Правильное определение нумерации цилиндров на двигателе Kia имеет значение при диагностике неисправностей, замене свечей зажигания, катушек, форсунок и других элементов. Ошибка в определении порядка может привести к некорректной работе двигателя или даже повреждению его компонентов.

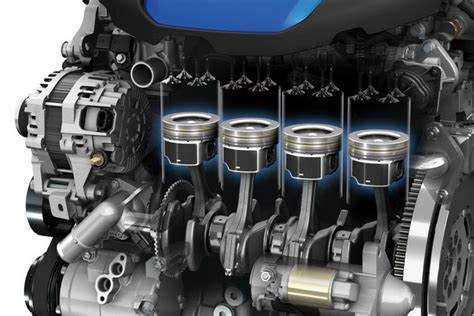

На большинстве бензиновых двигателей Kia рядного типа (например, 1.4, 1.6 Gamma, 2.0 Nu) цилиндры нумеруются слева направо – со стороны ремня или цепи ГРМ. Первый цилиндр находится ближе всего к приводу ГРМ. Таким образом, если стоять перед капотом и смотреть на двигатель, первый цилиндр будет расположен с левой стороны.
В V-образных двигателях Kia, таких как V6 3.3 GDI или V8 5.0 Tau, нумерация зависит от конкретной модели, но как правило, первый цилиндр расположен на правом ряду (со стороны пассажира), ближе всего к передней части двигателя. Остальные цилиндры идут поочередно: правый ряд – нечетные номера, левый – четные.
Перед началом любых работ важно свериться с технической документацией конкретного двигателя. Например, у двигателя G4KD (2.0 DOHC) нумерация строго слева направо: 1-2-3-4. У G6DH (V6 3.3L) – 1-3-5 с одной стороны и 2-4-6 с другой. Неправильное определение может затруднить диагностику пропусков зажигания и других проблем.
Рекомендация: ориентируйтесь на расположение ремня ГРМ или цепи, а также на маркировку на впускном коллекторе или крышке клапанов – производитель нередко указывает номер первого цилиндра прямо на корпусе двигателя.
Как определить первый цилиндр на двигателе Kia по схеме
На двигателях Kia первый цилиндр всегда располагается ближе всего к передней части двигателя, со стороны привода газораспределительного механизма (ГРМ). Это справедливо для большинства бензиновых и дизельных моторов Kia, включая популярные модели G4FA, G4FC, G4KD и G4NA.
При изучении схемы двигателя следует ориентироваться на расположение вспомогательных агрегатов. Если на схеме показана передняя часть двигателя (там, где установлен ремень ГРМ или цепь), то первый цилиндр будет крайним слева. Нумерация цилиндров идет линейно – слева направо при фронтальном взгляде на мотор с фронта автомобиля.
В V-образных двигателях, которые редко встречаются у Kia, первый цилиндр располагается на правом ряду (со стороны пассажира), ближе к передней части автомобиля. Это указывается на схеме соответствующей стрелкой или подписью «Cyl 1».
Чтобы не ошибиться, обращай внимание на следующие элементы на схеме:
- Привод ГРМ – указывает на перед двигателя;
- Колодки катушек зажигания – обычно располагаются над каждым цилиндром, первая катушка – над первым цилиндром;
- Подписи на схеме – часто производитель обозначает цилиндры как «CYL1», «CYL2» и т.д.
При отсутствии подписей важно сверяться с документацией к конкретному мотору. Например, в сервисном мануале G4NA четко указано: цилиндры нумеруются с левой стороны двигателя (по ходу автомобиля) в сторону коробки передач.
Расположение цилиндров на популярных моделях Kia (Rio, Sportage, Sorento)
Kia Sportage в бензиновых версиях с моторами 2.0 и 2.4 GDI также использует рядную четырёхцилиндровую схему. Первый цилиндр находится со стороны ГРМ. Нумерация такая же: слева направо (1-2-3-4). Важно: на моторах серии Theta II доступ к цилиндрам облегчен со стороны передней части автомобиля, что учитывается при настройке зажигания и замере компрессии.
Kia Sorento с шестицилиндровыми двигателями V6 (например, 3.3 MPI и 3.5 GDI) использует V-образную схему с двумя рядами по три цилиндра. Первый цилиндр – на переднем левом ряду (ряд «A»), ближайшем к радиатору. Нумерация: ряд «A» – 1-3-5, ряд «B» – 2-4-6. Определение правильного цилиндра критично при диагностике пропусков зажигания и проверке катушек.
Совет: перед началом работ сверяйтесь с сервисной документацией конкретной модели и модификации двигателя – нумерация может отличаться на дизельных версиях и при рестайлингах.
Различия в порядке нумерации цилиндров для рядных и V-образных двигателей Kia
На рядных двигателях Kia цилиндры нумеруются последовательно слева направо по ходу движения автомобиля. Первый цилиндр располагается со стороны шкивов привода ГРМ или цепи. Например, на популярных бензиновых моторах G4FC и G4KD (1.6 и 2.0 MPI) цилиндры идут в порядке: 1-2-3-4, где первый находится ближе всего к передней части автомобиля.
На V-образных двигателях Kia, таких как G6DB (3.0 V6) или G6EA (3.8 V6), цилиндры располагаются в двух блоках. Первый цилиндр обычно находится в правом ряду (по направлению движения автомобиля), ближе к радиатору. Нумерация идет следующим образом: правый блок – 1, 3, 5; левый блок – 2, 4, 6. Такая схема важна для правильной диагностики, замены свечей и определения неисправностей.
При обслуживании важно учитывать ориентацию мотора: в большинстве моделей Kia V-образные двигатели устанавливаются поперечно, что может сбивать с толку. Поэтому рекомендуется ориентироваться по заводским меткам на крышках цилиндров или использовать заводскую документацию конкретной модели.
На что ориентироваться при визуальном осмотре двигателя Kia
- Определите переднюю часть двигателя по положению ремней и шкивов. В большинстве моделей Kia, таких как Rio, Ceed, Sportage, ремни находятся со стороны пассажира.
- Оцените расположение катушек зажигания – они установлены поверх свечей и идут по порядку цилиндров. Это поможет понять, с какой стороны считать цилиндры.
- Проверьте маркировку на клапанной крышке. Часто производитель указывает номер первого цилиндра, особенно на двигателях серии G4FA, G4FC и G4KD.
- Посмотрите на впускной коллектор. В большинстве моделей Kia он расположен с тыльной стороны двигателя по ходу движения автомобиля. Это значит, что первый цилиндр – ближе к переду машины.
- Обратите внимание на расположение проводки и форсунок. Топливные форсунки подведены к каждому цилиндру в порядке их работы, начиная с первого.
- Проверьте блок управления двигателем (ECU). Он часто подключён к первому цилиндру отдельной линией, что может помочь в идентификации его положения.
- Используйте схему двигателя из технической документации – она точно указывает порядок расположения цилиндров, особенно для моторов серии Theta и Nu.
Ошибки при определении порядка цилиндров и как их избежать
На двигателях Kia частая ошибка – неправильное определение первого цилиндра. В большинстве случаев, особенно у рядных и V-образных моторов, отсчет начинается с передней части двигателя, где расположен шкив коленвала, а не со стороны коробки передач. Неверное определение приводит к неправильной установке зажигания и сбоям в работе двигателя.
Еще одна распространенная ошибка – игнорирование различий между физическим расположением цилиндров и порядком их работы. Например, на популярном двигателе Kia G4KD (2.0 MPI) цилиндры расположены по порядку 1-2-3-4, но рабочий порядок – 1-3-4-2. Перепутать их – значит неправильно подключить провода зажигания или форсунки.
Опасна попытка ориентироваться на логотипы, крышки или патрубки – они не указывают на первый цилиндр. Единственный надежный способ – свериться с сервисной документацией конкретной модели двигателя. Например, на V6 G6DH (3.3 Lambda II) первый цилиндр находится в переднем ряду, ближе к пассажирской стороне, а порядок работы – 1-2-3-4-5-6.
Еще одна ошибка – использование неподходящих источников. Некоторые онлайн-форумы содержат противоречивую информацию. Надежнее использовать заводские мануалы или проверенные технические ресурсы, где указан не только порядок цилиндров, но и направление отсчета.
Чтобы избежать ошибок, рекомендуется заранее отметить положение первого цилиндра на блоке, убедиться в соответствии порядка подключения элементов (катушек, форсунок, проводов) и использовать метки на шкивах и ГРМ только как вспомогательные ориентиры, а не как основной источник информации.
Как нумерация цилиндров влияет на настройку зажигания и диагностику
Правильная нумерация цилиндров в двигателе Kia имеет ключевое значение для точности настройки системы зажигания и диагностики работы двигателя. В зависимости от выбранной схемы нумерации, последовательность зажигания может измениться, что повлияет на эффективность работы двигателя, его мощности и экономичности.
На автомобилях Kia нумерация цилиндров традиционно начинается с переднего ряда, справа или слева в зависимости от модели. Этот порядок важен при установке катушек зажигания и настройке системы управления двигателем. Например, если зажигание неправильно синхронизировано с цилиндрами, это может привести к перебоям в работе мотора, снижению мощности и увеличению расхода топлива.
При диагностике неисправностей, знание правильной нумерации цилиндров позволяет точно определить, в каком цилиндре возникла проблема. Обороты двигателя и эффективность сгорания зависят от того, как правильно подключены свечи зажигания и катушки. Ошибки в диагностике из-за неправильной нумерации могут привести к неверному определению источника неисправности и затруднить процесс устранения дефекта.
Настройка зажигания в случае неправильной нумерации может привести к преждевременному сгоранию смеси, детонации и снижению производительности двигателя. Поэтому важно при техническом обслуживании и ремонте четко следовать схемам, указанным в технической документации производителя, а также при диагностике ошибок точно указывать номера цилиндров, чтобы исключить вероятность неправильного анализа.
Кроме того, в случае замены компонентов системы зажигания, таких как катушки или свечи, важно соблюдать правильную последовательность установки. Любые отклонения от нормы могут привести к нестабильной работе системы зажигания, что негативно скажется на двигателе.
Вопрос-ответ:
С какой стороны считать цилиндры на двигателе Kia?
При расчете номеров цилиндров на двигателе Kia важно понимать, что их нумерация зависит от конфигурации мотора. Для большинства двигателей с рядной компоновкой цилиндров нумерация начинается с первого цилиндра, расположенного с правой стороны автомобиля (со стороны радиатора). В двигателях с V-образной компоновкой, первый цилиндр обычно считается с правой стороны по направлению движения, если смотреть на двигатель спереди.
Почему важно знать, с какой стороны считать цилиндры на Kia?
Знание порядка нумерации цилиндров необходимо для правильного обслуживания двигателя, особенно при замене свечей зажигания или работе с системой впрыска. Неверно указанное местоположение цилиндра может привести к ошибкам при установке, а также вызвать проблемы в процессе диагностики работы мотора. Например, в случае работы с диагностическим оборудованием или при определении, какой цилиндр вызывает неисправность, правильное знание последовательности поможет избежать путаницы и ускорить ремонт.
Как узнать точную нумерацию цилиндров на двигателе Kia?
Точную нумерацию цилиндров на двигателе Kia можно найти в технической документации автомобиля или на наклейке с техническими характеристиками, которая обычно расположена на самом двигателе или в моторном отсеке. Кроме того, схема нумерации может быть указана в руководстве по эксплуатации автомобиля, которое прилагается к каждому транспортному средству. Для некоторых моделей Kia также доступны подробные схемы и видеоматериалы, объясняющие, как правильно считать цилиндры в зависимости от типа двигателя.
Как различаются способы нумерации цилиндров в разных моделях Kia?
В моделях Kia с рядными двигателями, например, в моторах с четырьмя или шестью цилиндрами, нумерация начинается с первого цилиндра с правой стороны. В моделях с V-образными двигателями, как правило, первый цилиндр нумеруется с правой стороны при взгляде на мотор. Важно отметить, что в некоторых моделях с V-образным двигателем, если смотреть на мотор с передней части автомобиля, правый и левый ряд цилиндров могут иметь разные номера. В случае сомнений всегда стоит обратиться к официальной документации или сервисному центру Kia для получения точной информации по конкретной модели.
