Как подключить семисегментный индикатор к Arduino

Как подключить семисегментный индикатор к arduino

Как подключить семисегментный индикатор к arduino

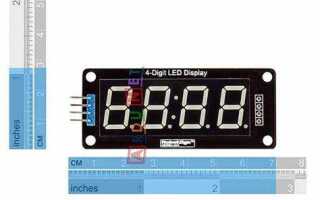

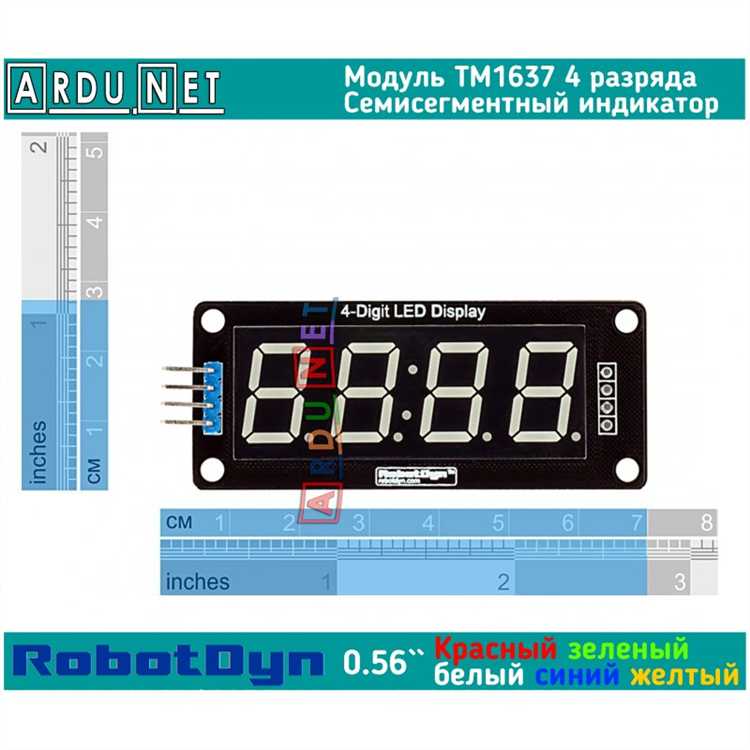

Семисегментный индикатор – это популярный компонент, который используется для отображения чисел и букв в электронных проектах. В Arduino часто применяют его для создания простых цифровых дисплеев или счётчиков. Индикатор состоит из семи светодиодов, которые можно включать в различных комбинациях для отображения нужных символов. В этой статье рассмотрим, как правильно подключить и настроить семисегментный индикатор для работы с Arduino.

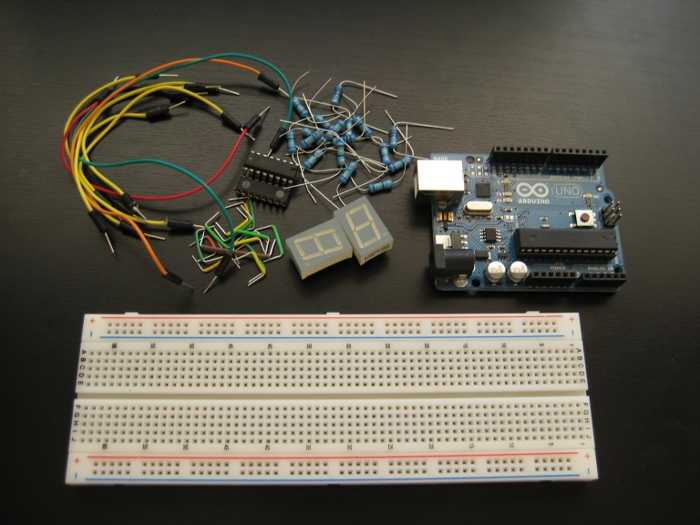

Для начала, вам понадобится семисегментный индикатор, провода для подключения и сама плата Arduino. Индикаторы могут быть как с общим катодом, так и с общим анодом, и важно точно знать, какой тип вы используете, поскольку это определяет принцип подключения. В большинстве случаев для работы с индикатором используют модель с общим катодом, но подключение и для других типов несложны.

Чтобы подключить семисегментный индикатор к Arduino, необходимо учесть несколько моментов. Во-первых, каждый из семи сегментов индикатора управляется отдельным пином на Arduino. Во-вторых, для минимизации ошибок подключения рекомендуется использовать резисторы для защиты светодиодов от перегрузок. В следующем разделе мы подробно разберём, как правильно выполнить подключение и написать код для отображения чисел.

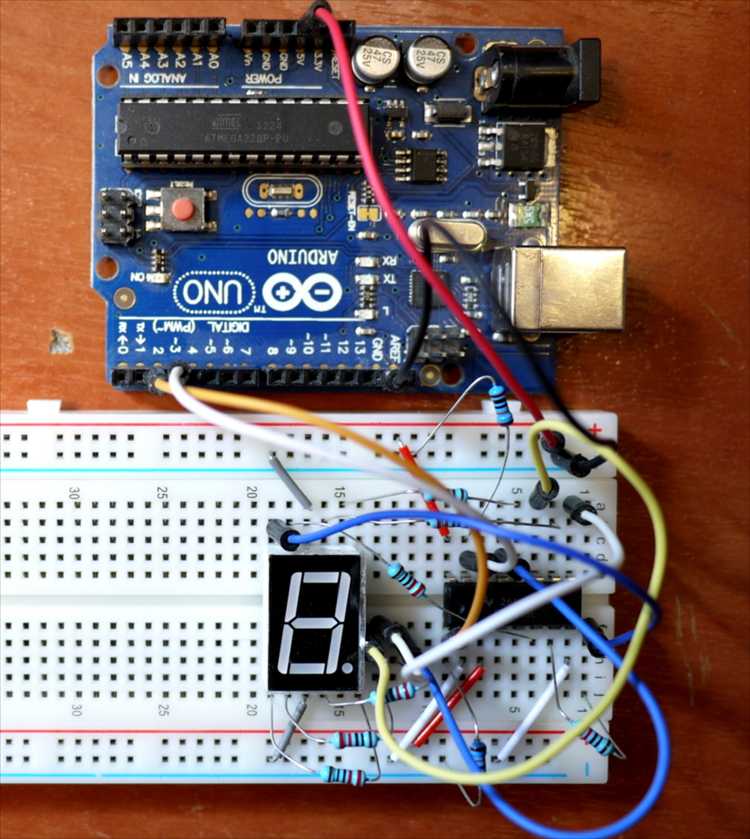

Подключение семисегментного индикатора через резисторы

Подключение семисегментного индикатора через резисторы

Для подключения семисегментного индикатора к Arduino с использованием резисторов необходимо правильно выбрать их номинал, чтобы избежать повреждения компонентов и обеспечить корректную работу устройства. Каждый сегмент индикатора подключается к цифровому выходу Arduino через резистор, который ограничивает ток, поступающий к сегменту. Это важно для защиты как микроконтроллера, так и самих светодиодов индикатора.

Обычно для сегментов используется резистор номиналом 220 Ом. Этот номинал подходит для большинства стандартных семисегментных индикаторов, так как ограничивает ток, предотвращая перегрев и повреждение светодиодов. Однако, если вы используете индикатор с другой яркостью или током, может понадобиться корректировка номинала резистора. Например, для индикации с низким потреблением тока можно использовать резисторы с номиналом 330 Ом или 470 Ом, чтобы уменьшить нагрузку на Arduino.

При подключении индикатора через резисторы важно также учитывать рабочее напряжение индикатора. Обычно семисегментные индикаторы работают при напряжении 5 В, что полностью совместимо с Arduino. Однако для обеспечения стабильной работы рекомендуется проверить напряжение каждого сегмента в документации к индикатору и убедиться, что оно соответствует выходным значениям Arduino.

Проверка правильности соединений: основные ошибки

Проверка правильности соединений: основные ошибки

При подключении семисегментного индикатора к Arduino часто возникают типичные ошибки, которые приводят к неправильной работе устройства или его полной неработоспособности. Рассмотрим основные из них.

2. Пропуск резисторов на сегментах. Каждый из сегментов индикатора требует подключение через ограничивающий резистор для предотвращения перегрузки. Ошибка заключается в том, что некоторые пользователи могут забыть подключить резисторы или использовать слишком маленькие значения сопротивлений, что может повредить как индикатор, так и микроконтроллер.

3. Ошибки в программировании. Если индикатор подключен правильно, но символы не отображаются корректно, проблема может заключаться в неверной логике программы. Неверная настройка пинов или неправильное использование библиотеки для работы с семисегментным индикатором – частые ошибки. Например, иногда пины могут быть неправильно прописаны в коде или наоборот, один и тот же пин может быть использован для разных целей.

4. Переключение между схемами подключения. Использование библиотеки или схемы для одного типа подключения индикатора с другим может привести к неработающему устройству. Важно учитывать тип подключения (общий анод или катод) и убедиться, что код и схема соответствуют выбранному типу индикатора.

5. Неверное питание. Иногда причиной неисправности становится неправильное подключение питания. Семисегментный индикатор требует точного напряжения, обычно 5 В, и важно убедиться, что источник питания стабилен и не превышает допустимое напряжение.

6. Неправильное подключение пинов. Семисегментный индикатор подключается к пинам Arduino. Неверная расстановка пинов на плате или в коде приведет к неправильному отображению. Даже если индикатор подключен правильно, отсутствие правильных ссылок на пины в коде не позволит индикатору работать как следует.

7. Использование нестабильных контактов. Проблемы с соединениями могут возникнуть из-за плохих контактов, например, в местах пайки. Это может привести к нестабильной работе индикатора, пропаданию сегментов или вообще отсутствию отображения.

Проверка всех этих факторов позволит избежать большинства распространенных ошибок при подключении семисегментного индикатора к Arduino и обеспечит стабильную работу устройства.

Программирование отображения цифр на индикаторе

Программирование отображения цифр на индикаторе

Пример кода для отображения цифры на индикаторе:

cppEdit// Массив, содержащий битовые значения для цифр от 0 до 9

int digits[10] = {

B00111111, // 0

B00000110, // 1

B01011011, // 2

B01001111, // 3

B01100110, // 4

B01101101, // 5

B01111101, // 6

B00000111, // 7

B01111111, // 8

B01101111 // 9

};

int segPins[] = {2, 3, 4, 5, 6, 7, 8}; // Пины для сегментов A, B, C, D, E, F, G

void setup() {

for (int i = 0; i < 7; i++) {

pinMode(segPins[i], OUTPUT); // Настройка пинов как выходы

}

}

void displayDigit(int digit) {

int segments = digits[digit];

for (int i = 0; i < 7; i++) {

digitalWrite(segPins[i], (segments >> i) & 1); // Управление каждым сегментом

}

}

void loop() {

for (int i = 0; i < 10; i++) {

displayDigit(i); // Отображение цифры

delay(1000); // Задержка в 1 секунду

}

}

Кроме того, важно учитывать, что индикаторы могут быть как с общим анодом, так и с общим катодом. Для индикаторов с общим анодом сигналы на сегменты должны быть низким уровнем, а для индикаторов с общим катодом – высоким. Это влияет на логику включения сегментов в коде, поэтому при необходимости можно инвертировать сигналы для правильного отображения.

Использование таких массивов и битовых операций позволяет компактно и эффективно управлять семисегментным дисплеем на Arduino. Это упрощает разработку и делает код более читаемым и расширяемым.

Использование библиотеки для управления индикатором

Для удобного управления семисегментным индикатором с помощью Arduino рекомендуется использовать специализированные библиотеки. Одна из популярных библиотек – «SevSeg», которая значительно упрощает процесс отображения чисел и символов на индикаторе. С помощью этой библиотеки можно легко настроить подключение и начать работу без необходимости писать сложный код для управления каждым сегментом вручную.

После установки библиотеки через Arduino IDE, её использование сводится к нескольким простым шагам. Первоначально нужно подключить библиотеку в коде с помощью команды:

#include

Далее необходимо создать объект для управления индикатором, например:

SevSeg sevseg; // Создание объекта для работы с индикатором

В функции setup() происходит инициализация индикатора, в которой указываются пины подключения сегментов индикатора к Arduino. Для большинства индикаторов на базе анодов или катодов это будет выглядеть так:

sevseg.begin(COMMON_ANODE, 4, pins);

Где COMMON_ANODE – это тип подключения индикатора, а pins – массив пинов, к которым подключены сегменты. После этого можно использовать простые функции библиотеки для отображения чисел, например:

sevseg.setNumber(1234); // Отображение числа 1234

Для более сложных сценариев, например, для отображения различных значений в зависимости от условий, можно использовать дополнительные функции, такие как:

sevseg.setBrightness(brightness); // Установка яркости индикатора

Это позволяет адаптировать индикатор под различные условия освещенности и потребности проекта. Важно помнить, что библиотека «SevSeg» оптимизирована для работы с различными типами индикаторов, что дает большую гибкость при подключении устройства.

Использование библиотеки избавляет от необходимости вручную управлять каждым сегментом индикатора, сокращая код и повышая удобство разработки, особенно в проектах с несколькими индикаторами.

Как подключить несколько индикаторов к одной плате Arduino

При подключении нескольких индикаторов к Arduino можно использовать два подхода:

  • Подключение каждого индикатора к отдельным пинам Arduino.
  • Использование сдвиговых регистров для экономии пинов.

1. Подключение каждого индикатора к отдельным пинам

1. Подключение каждого индикатора к отдельным пинам

Для этого метода необходимо выделить отдельные пины на Arduino для каждого сегмента индикатора. Например, если вы подключаете два индикатора, вам потребуется 14 пинов: 7 пинов для каждого сегмента (A–G) и 2 пина для общей катоды или анода каждого индикатора. Это решение подходит для небольших проектов, где количество индикаторов невелико и пины на Arduino не ограничены.

Подключение выполняется следующим образом:

  1. Подключите каждый сегмент каждого индикатора к отдельному пину на Arduino.
  2. Настройте соответствующие пины как OUTPUT в коде Arduino для управления сегментами.

2. Использование сдвиговых регистров

Для экономии пинов можно использовать сдвиговые регистры, такие как 74HC595. Эти регистры позволяют управлять несколькими индикаторами, используя только 3 пина Arduino (DATA, CLOCK и LATCH), независимо от числа подключённых индикаторов.

Как работает сдвиговый регистр:

  • Вы подключаете сдвиговый регистр к Arduino через пины DATA, CLOCK и LATCH.
  • Для подключения нескольких индикаторов, вы соединяете выходы регистров последовательно, таким образом, каждый регистр управляет своим набором сегментов, и вам нужно минимальное количество пинов для управления всеми индикаторами.

Этот метод позволяет подключить до 8 индикаторов, используя всего 3 пина Arduino. При необходимости подключить большее количество индикаторов, можно добавить дополнительные сдвиговые регистры, используя цепочку из нескольких таких устройств.

3. Программное управление индикаторами

При подключении нескольких индикаторов можно использовать метод мультиплексирования. Этот метод заключается в том, что на Arduino программно переключаются активные индикаторы. Таким образом, каждый индикатор включается на короткое время, и за счет быстрого переключения создается иллюзия одновременной работы всех индикаторов.

  • Каждому индикатору выделяется общий пин, через который управляется его включение.
  • Сегменты индикатора управляются через другие пины, которые общие для всех индикаторов.
  • Программно создается задержка для смены активного индикатора, что позволяет переключать отображение на разных индикаторах.

Этот метод позволяет подключать большое количество индикаторов, используя минимальное количество пинов, однако требует правильного тайминга и управления в коде.

Рекомендации

  • При использовании сдвиговых регистров важно учитывать их задержку при обновлении данных, так как переключение индикаторов будет происходить медленнее по сравнению с прямым подключением.
  • Для мультиплексирования следует оптимизировать время задержки, чтобы избежать мерцания индикаторов.
  • Если вам нужно подключить большее количество индикаторов, чем позволяет стандартное количество пинов на плате, рассмотрите использование внешних драйверов или сдвиговых регистров.

В зависимости от потребностей проекта и доступных пинов, можно выбрать оптимальный способ подключения нескольких индикаторов к одной плате Arduino.

Оптимизация кода для работы с несколькими индикаторами

Первое, что стоит учесть, это использование мультиплексирования. При подключении нескольких индикаторов можно обновлять каждый из них по очереди с высокой частотой, что создаст эффект одновременного отображения информации. Например, при использовании 4 индикаторов, можно обновлять их один раз в миллисекунду, что даст иллюзию плавного и синхронного отображения данных.

Для мультиплексирования важно правильно организовать цикл обновления индикаторов. Для этого используется функция, которая поочередно активирует нужный индикатор, а затем обновляет его состояние. Пример кода для этого:

void updateDisplay(int displayIndex, int value) {
digitalWrite(displayPins[displayIndex], HIGH);  // Включаем индикатор
displayNumber(value);
delay(1);  // Небольшая задержка для отображения
digitalWrite(displayPins[displayIndex], LOW);  // Выключаем индикатор
}

Вместо использования большого количества пинов для каждого индикатора, можно использовать драйверы типа MAX7219, которые позволяют подключить до 8 индикаторов через всего 3 пина. Это значительно сокращает количество проводов и упрощает код. Для работы с таким драйвером потребуется библиотека, например, LedControl или MD_MAX72XX.

В случае использования драйвера, код становится гораздо проще. Например, с MAX7219 обновление индикаторов осуществляется командой на одну строку:

ledControl.setDigit(0, position, number, false); // Устанавливаем значение для индикатора

Важным аспектом является управление временем, необходимым для обновления индикаторов. Часто встречается ситуация, когда индикаторы обновляются слишком часто, что может привести к излишним задержкам и снижению производительности системы. Используйте функцию millis() для реализации обновлений без использования задержек, что позволяет избежать блокировки основного цикла программы.

Также для снижения нагрузки на процессор и оптимизации работы с несколькими индикаторами можно применять прерывания, которые будут запускать обновление дисплея по событию. Это позволяет не тратить ресурсы процессора на постоянную проверку состояния индикаторов.

Вместо хранения значений для каждого индикатора в отдельной переменной, можно использовать массивы. Это упрощает управление отображаемыми данными и минимизирует использование памяти:

int digits[4] = {0, 1, 2, 3}; // Массив для хранения значений индикаторов

Таким образом, правильная организация кода с использованием мультиплексирования, драйверов и оптимизации через массивы или прерывания поможет существенно улучшить производительность и упростить проект с несколькими семисегментными индикаторами.

Вопрос-ответ:

Как правильно подключить семисегментный индикатор к Arduino?

Для подключения семисегментного индикатора к Arduino нужно соединить его выводы с определенными пинами платы. Семисегментный индикатор состоит из 7 сегментов и одного общего контакта (анод или катод, в зависимости от типа индикатора). Важно подключить каждый сегмент индикатора к пинам Arduino через резисторы, чтобы ограничить ток. Также необходимо правильно настроить схему в коде, чтобы управлять каждым сегментом в зависимости от цифры или буквы, которую вы хотите отобразить.

Что делать, если индикатор не работает после подключения?

Если индикатор не работает, проверьте несколько моментов. Во-первых, убедитесь, что все соединения выполнены правильно, и что пины Arduino подключены к нужным сегментам индикатора. Во-вторых, проверьте, правильно ли установлены резисторы для защиты сегментов от перегрузки. Также важно убедиться, что код на Arduino настроен корректно, и что индикатор не подключен к пинам, которые используют другие функции (например, пины с помощью которых работает серийный порт или датчики).

Нужно ли использовать резисторы при подключении семисегментного индикатора к Arduino?

Да, резисторы обязательны при подключении семисегментного индикатора. Они нужны для ограничения тока, который проходит через сегменты индикатора. Обычно для каждого сегмента ставится резистор номиналом 220 Ом или 330 Ом. Это позволяет предотвратить перегрузку и повреждение как самого индикатора, так и платы Arduino.

Как подключить несколько семисегментных индикаторов к одной плате Arduino?

Для подключения нескольких семисегментных индикаторов нужно правильно распределить пины Arduino между индикаторами. Если используется несколько индикаторов, можно подключить их к Arduino с помощью метода мультиплексирования. Это означает, что индикаторы будут поочередно включаться, и за короткое время пользователь увидит информацию на всех индикаторах. Важно, чтобы код был правильно настроен для управления каждым индикатором отдельно, например, при помощи массива пинов для каждого индикатора.
