Реле размещается в разделе управления исполнительными устройствами, обычно под названием «Relay» или «Реле». Оно доступно в панели компонентов, которая расположена в левой части интерфейса Arduino Block. При выборе блока реле пользователь может задать конкретный цифровой пин (например, D2, D7), через который будет осуществляться коммутация нагрузки.
Рекомендуется использовать пины, не занятые другими устройствами, особенно в проектах с высокой токовой нагрузкой. Часто для реле выбираются пины D7–D13, так как они обеспечивают стабильный выходной сигнал. Важно также учитывать логический уровень активации реле: некоторые модули срабатывают при LOW, другие – при HIGH.
Перед подключением блока реле в Arduino Block следует убедиться, что соответствующий цифровой пин не конфликтует с PWM-сигналами, используемыми в других частях программы. Для надежной работы реле рекомендуется использовать внешнее питание с общей землёй и установить защитный диод на катушке реле, если это предусмотрено схемой.
Как определить, используется ли реле в конкретной схеме Arduino Block
Проверь список компонентов проекта. В интерфейсе Arduino Block открой вкладку с визуальными элементами схемы. Если реле используется, в блок-схеме будет компонент с маркировкой «Relay» или «Реле», обычно с двумя контактами управления и двумя для коммутации.
Изучи логику программы. Перейди в редактор блоков и найди блоки с командами «включить реле», «выключить реле» или аналогичными, указывающими на управление нагрузкой. Они часто подключаются к цифровым выходам, таким как D2, D3 и т.п.
Проверь параметры блока. Наведи курсор на блок реле – появится всплывающая подсказка с информацией о работе устройства. Если указан управляющий сигнал (HIGH или LOW) и назначен цифровой пин, значит, реле активно участвует в логике управления схемой.
Если доступен симулятор, запусти проект. При активации соответствующего блока должен наблюдаться щелчок или изменение состояния виртуального реле. Это подтверждает его использование в текущей конфигурации Arduino Block.
Где физически расположено реле на плате Arduino Block
Реле на плате Arduino Block размещается рядом с пинами управления, которые предоставляют возможность включения и выключения внешних устройств. В большинстве случаев оно интегрировано в разъемы для подключения дополнительных элементов. Реле на плате выполнено в виде небольшого модуля, который обычно соединяется с другими компонентами через пайку или разъемы.
На самой плате Arduino Block реле может быть установлено в одной из следующих зон:
- Слева от основного микроконтроллера, рядом с пинами питания и землей.
- В центре, рядом с разъемами для подключения внешних устройств.
- Справа, вблизи выходных пинов, предназначенных для управления внешними цепями.
Для удобства использования, размещение реле может варьироваться в зависимости от конкретной версии платы и производителя. Важно следить за правильной ориентацией модуля, чтобы избежать проблем с подключением внешних устройств.
При подключении реле к плате, важно учитывать, что оно требует определенного уровня напряжения и тока для корректной работы. Подключение реле к Arduino Block должно быть выполнено таким образом, чтобы оно не мешало другим компонентам и не перегружало цепи питания.
Для предотвращения коротких замыканий или перегрева, рекомендуется использовать реле, которое совместимо с номинальными характеристиками платы Arduino Block. Это обеспечит стабильную работу и долговечность системы в целом.

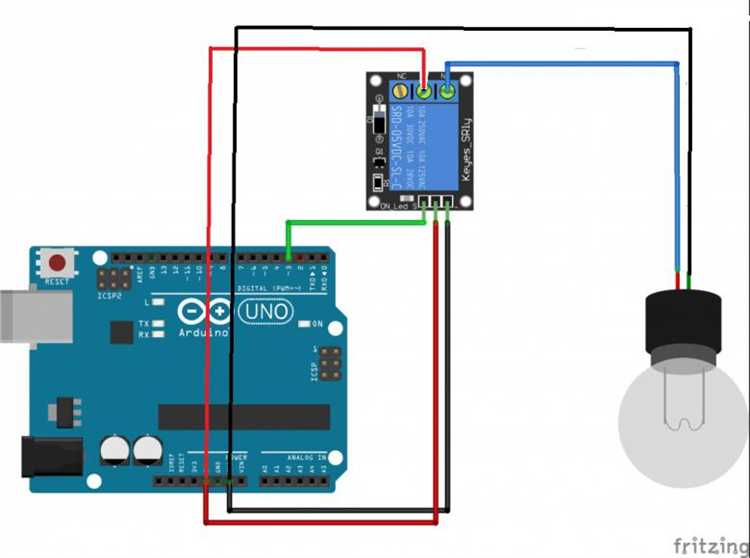

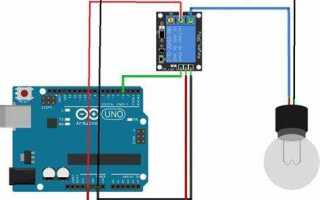

Как реле подключается к цифровым пинам Arduino Block
Для подключения реле к цифровым пинам Arduino Block важно соблюдать несколько ключевых принципов. Реле обычно требует больше тока для активации, чем могут предоставить стандартные пины Arduino, поэтому важно использовать транзисторы или драйверы для защиты платы.
Обычно реле подключается следующим образом:
- Цифровой пин Arduino используется для управления базой транзистора через ограничительный резистор (обычно 1 кОм).
- Для предотвращения повреждения реле и транзистора стоит использовать диод (например, 1N4007) параллельно катушке реле. Диод защищает от возможных выбросов напряжения, возникающих при выключении реле.
Подключение реле к пинам Arduino может включать в себя использование внешнего источника питания для реле, так как стандартное питание Arduino часто не подходит для работы с такими компонентами. В этом случае следует правильно организовать общий провод (землю) между Arduino и внешним источником питания.
После того как реле подключено, цифровой пин Arduino может быть настроен как выходной. Для включения реле нужно подать на пин высокий уровень, чтобы транзистор замкнул цепь и подал напряжение на катушку реле.
Пример кода для управления реле:
const int relayPin = 7; // Пин для подключения реле
void setup() {
pinMode(relayPin, OUTPUT); // Настройка пина как выход
}
void loop() {
digitalWrite(relayPin, HIGH); // Включение реле
delay(1000); // Задержка 1 секунда
digitalWrite(relayPin, LOW); // Выключение реле
delay(1000); // Задержка 1 секунда
}
При правильном подключении и настройке пин Arduino будет управлять реле без проблем, позволяя вам контролировать внешние устройства, такие как лампы или моторы, с помощью простых команд в коде.
Как отличить реле от других компонентов на плате Arduino Block
Реле часто включает в себя диод, подключённый параллельно катушке для защиты от обратных напряжений. Этот диод не всегда очевиден визуально, но можно заметить, что компоненты, размещённые рядом с реле, будут отличаться от тех, что находятся рядом с обычными полупроводниковыми компонентами.
Как с помощью схемы разводки найти реле в проекте на Arduino Block
Для того чтобы найти реле в проекте на платформе Arduino Block, необходимо понимать структуру разводки и использовать ключевые элементы схемы для идентификации устройства.
Реле обычно подключается к одной из цифровых или аналоговых линий Arduino. Чтобы точно найти его на схеме, нужно учитывать следующие моменты:
- Определите тип реле: Чаще всего используются реле на 5В или 12В. На схеме его можно найти по характерному виду – четырёхконтактному блоку, где два контакта – это катушка, а два других – для подключения нагрузки.
- Идентификация катушки реле: На схеме катушка реле будет изображена как два контакта, которые соединены с одним из пинов Arduino через транзистор или драйвер. Обычно эти контакты помечаются как «IN» или «C1».
- Контакты коммутируемой цепи: Контакты для управления нагрузкой обычно помечаются как «NO» (нормально открытые), «NC» (нормально закрытые) и «COM» (общий). На схеме важно проследить, какие линии подключены к этим контактам.
- Использование драйвера: В большинстве случаев реле управляется с помощью транзистора, MOSFET или специализированного драйвера. На схеме обратите внимание на элементы, которые связаны с реле через такие компоненты. Это поможет точно идентифицировать цепь управления.
Шаги для поиска реле на разводке:
- Посмотрите на пины Arduino, к которым подключены элементы, управляющие реле (обычно это цифровые пины).
- Проверьте, есть ли на схеме компоненты, связанные с катушкой реле – транзисторы, диоды защиты, резисторы. Эти элементы помогут точно указать, где начинается цепь управления реле.
- Ищите переходы от транзистора или MOSFET к контакту реле. Следите за линиями, которые выходят с этих контактов и подключены к внешнему устройству (например, лампе, мотору или другому оборудованию).
- Подтвердите наличие схемы питания для реле. Реле часто требует отдельного источника питания, особенно если оно работает с более высокими напряжениями.
Знание этих особенностей схемы разводки поможет вам быстро найти реле в проекте и правильно его идентифицировать, что обеспечит корректную работу вашего устройства.
Как реле отображается в визуальном редакторе Arduino Block
В редакторе Arduino Block реле отображается в виде простого блока с соответствующим иконографическим обозначением, что позволяет легко интегрировать его в схему управления. Этот элемент размещается в разделе «Компоненты» и может быть перетаскан в рабочую область, где его можно настроить для взаимодействия с другими устройствами.
Внешний вид реле в редакторе представляет собой стандартный блок с маркировкой, отображающей тип пина, к которому оно подключается. Например, в редакторе может быть указано, что реле подключено к пину 7 или любому другому цифровому пину Arduino. При подключении блока реле также появляется возможность задать его состояние, например, «включено» или «выключено». Эти параметры отображаются в дополнительной настройке блока.
Для удобства работы с реле в Arduino Block предусмотрены различные настройки, такие как возможность задать задержку, время работы или логику управления (например, активация по сигналу с определённого сенсора). Состояние реле может быть связано с состоянием других компонентов или условий, таких как нажатие кнопки или изменение уровня на аналоговом входе.
Одной из ключевых особенностей отображения реле в редакторе является его упрощённая визуализация, позволяющая пользователю сосредоточиться на логике работы схемы, а не на детализированном изображении компонента. Такой подход ускоряет создание и тестирование программных решений, облегчая процесс программирования для новичков.
Какой пин Arduino Block управляет реле по умолчанию
По умолчанию реле на платах Arduino Block управляется пином D8. Это означает, что при подключении реле, можно использовать этот пин для управления состоянием реле, не изменяя настроек в коде. Важно помнить, что в большинстве случаев реле подключается к цифровому пину, и его работа зависит от правильной настройки и подключения.
Для активации реле необходимо задать пину D8 состояние HIGH. Для деактивации реле пин должен быть в состоянии LOW. В случае изменения пина, управляющего реле, потребуется адаптировать код, указав новый пин в функции pinMode() и digitalWrite().
Этот стандартный подход упрощает работу с Arduino Block, так как разработчик может сразу использовать пин D8 без дополнительной настройки, что экономит время на этапах прототипирования.
Как протестировать реле на работоспособность в Arduino Block
2. Написание тестового кода. Для проверки реле напишите простой скетч, который будет включать и выключать реле через определенные интервалы времени. Например:
void setup() {
pinMode(7, OUTPUT); // Устанавливаем пин 7 как выход
}
void loop() {
digitalWrite(7, HIGH); // Включаем реле
delay(1000); // Ждем 1 секунду
digitalWrite(7, LOW); // Выключаем реле
delay(1000); // Ждем 1 секунду
}
Этот код будет включать реле на 1 секунду, а затем выключать на 1 секунду, повторяя цикл.
3. Наблюдение за работой реле. После загрузки кода на Arduino и подключения схемы, обратите внимание на реле. Оно должно издавать щелчки, что подтверждает его активацию и деактивацию. Убедитесь, что нагрузка (например, лампочка) также включается и выключается в соответствии с реле.
4. Проверка цепи питания. Если реле не срабатывает, проверьте источник питания и напряжение, подаваемое на реле. Если питание слишком низкое, реле может не работать корректно.
5. Диагностика с использованием серийного монитора. Для более детальной диагностики можно вывести в серийный монитор состояние пина, управляющего реле. Это поможет убедиться, что Arduino правильно отправляет сигналы на реле.
void setup() {
pinMode(7, OUTPUT);
Serial.begin(9600); // Инициализация серийного порта
}
void loop() {
digitalWrite(7, HIGH);
delay(1000);
digitalWrite(7, LOW);
Serial.println("Relay OFF");
delay(1000);
}

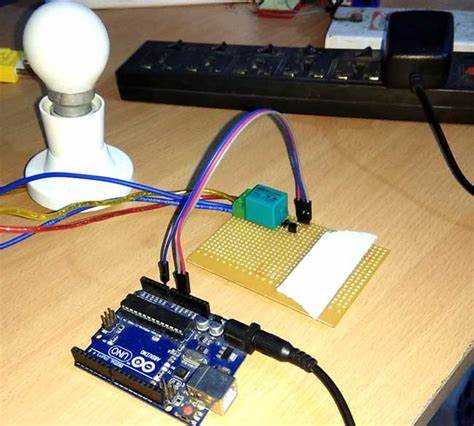

6. Проверка реле с нагрузкой. После того как реле прошло проверку на включение и выключение, подключите реальную нагрузку, например, небольшую лампочку или мотор. Убедитесь, что нагрузка включается и выключается корректно при активации реле.
Следуя этим рекомендациям, вы сможете быстро и эффективно протестировать реле и убедиться в его работоспособности в проекте на платформе Arduino.
Вопрос-ответ:
Где находится реле в Arduino Block?
Реле в Arduino Block обычно размещается на специальном блоке с контактами, которые подключаются к выводам Arduino. Это устройство выполняет функцию управления внешними электрическими нагрузками. В графическом интерфейсе Arduino Block можно найти реле среди компонентов, доступных для сборки схемы, и его можно подключить к соответствующим пинам микроконтроллера для дальнейшего использования в проекте.
Как подключить реле к Arduino через Arduino Block?
Для подключения реле к Arduino с использованием Arduino Block нужно выбрать компонент «Relay» в панели блоков и перетащить его на рабочую область. После этого соедините контакты реле с необходимыми пинами на Arduino. Обычно это цифровой пин для управления включением или выключением реле. Не забудьте подключить питание и землю, чтобы реле могло правильно работать в схеме.
Можно ли управлять реле с помощью Arduino Block без использования дополнительного программирования?
Да, в Arduino Block предусмотрены возможности для управления реле без необходимости писать код вручную. С помощью графического интерфейса можно настроить блоки для активации реле при определенных условиях, например, при нажатии кнопки или по таймеру. Однако для более сложных сценариев и гибкости может понадобиться использование дополнительного программирования, если стандартные блоки не обеспечивают нужной функциональности.
Какие типы реле можно использовать с Arduino в Arduino Block?
В Arduino Block можно использовать различные типы реле, включая механические реле и полупроводниковые реле. Каждый тип реле имеет свои особенности в плане мощности и управления. Механические реле часто применяются для управления большими токами и напряжениями, в то время как полупроводниковые реле могут быть более компактными и быстрыми, но с ограничениями по максимальной нагрузке.
Почему важно правильно подключать реле в Arduino Block?
Правильное подключение реле важно для безопасной и корректной работы схемы. Неправильное подключение может привести к повреждению компонентов, неправильной работе реле или даже к выходу из строя Arduino. Важно следить за тем, чтобы реле было подключено к подходящим пинам для управления и для питания, а также учитывать допустимые параметры тока и напряжения для конкретного типа реле.
Где должно располагаться реле в схеме Arduino Block и почему?
Реле в схеме Arduino Block обычно размещают в том месте, где оно будет управлять внешними устройствами, такими как лампы или моторы, подключенными к Arduino. Оно должно находиться в месте, где его управляющие контакты могут быть подключены к цифровым пинам Arduino, а его силовые контакты — к внешним компонентам. Очень важно правильно расположить реле, чтобы оно не создавал помех в работе других компонентов. Также стоит учитывать возможность использования транзисторов или диодов для защиты от высоких токов и напряжений, которые может пропускать реле, особенно если работает с большими нагрузками. Размещение реле в таких местах схемы поможет избежать перегрева и возможных коротких замыканий.
