Как в arduino ide получить файл hex

Когда вы разрабатываете проекты с использованием Arduino, часто возникает необходимость получить файл прошивки в формате hex. Этот файл необходим для загрузки программы в микроконтроллер, особенно если вы работаете с внешними программаторами или планируете использовать прошивку на других устройствах без использования самой среды разработки Arduino IDE.

Процесс получения файла hex в Arduino IDE относительно прост, но требует внимания к деталям. Важно знать, где именно IDE сохраняет этот файл и как правильно настроить параметры компиляции, чтобы получить требуемый результат. Обычно файл hex создается в процессе компиляции, но доступ к нему по умолчанию не всегда очевиден.

Для того чтобы получить hex-файл, вам необходимо сначала компилировать проект. После завершения компиляции, файл находится в папке, где Arduino IDE временно хранит все промежуточные файлы проекта. Но IDE не предоставляет прямого пути для копирования файла, и чтобы его извлечь, нужно будет использовать дополнительные методы или просматривать скрытые каталоги.

Подготовка Arduino IDE для создания hex-файлов

Для того чтобы Arduino IDE создавала hex-файлы, необходимо правильно настроить среду разработки. В стандартной конфигурации Arduino IDE по умолчанию компилирует и загружает скетчи непосредственно на плату, не генерируя отдельный hex-файл. Чтобы изменить это поведение, выполните несколько простых шагов.

Шаг 1: Установка Arduino IDE
Если вы еще не установили Arduino IDE, скачайте последнюю версию с официального сайта arduino.cc. Убедитесь, что вы выбрали версию, подходящую для вашей операционной системы (Windows, macOS или Linux).

Шаг 2: Выбор платы и порта
Откройте Arduino IDE и выберите нужную плату. Для этого перейдите в меню Инструменты > Плата, затем выберите модель вашего устройства. Также убедитесь, что выбран правильный порт через Инструменты > Порт.

Шаг 5: Поиск hex-файла
После завершения компиляции, переходите по указанному пути в окне логов (например, C:\Users\<Ваше имя>\AppData\Local\Temp\arduino_build_xxxxx) для нахождения скомпилированного hex-файла. Файл будет называться, как и имя вашего скетча, с расширением .hex.

Шаг 6: Использование hex-файла
Теперь, когда у вас есть hex-файл, вы можете использовать его для загрузки на плату с помощью сторонних программ, таких как avrdude, или просто сохранить его для дальнейшего использования.

Этот процесс позволяет вам гибко управлять компиляцией и загружать программы на Arduino с учетом ваших нужд, будь то создание резервных копий или использование сторонних инструментов для загрузки кода.

Выбор платы и порта в Arduino IDE

Для корректной работы с Arduino необходимо выбрать правильную плату и порт в Arduino IDE. Это ключевой этап перед загрузкой кода на устройство. Пропуск этого шага может привести к сбоям при компиляции или ошибкам при загрузке скетчей.

1. Выбор платы:

Для начала откройте меню «Инструменты» и перейдите в раздел «Плата». Здесь будет представлен список поддерживаемых плат, включая стандартные модели Arduino, такие как Uno, Nano, Mega, а также более специфичные устройства, например, ESP32 или Arduino Due. Убедитесь, что выбрана именно та модель, с которой вы работаете. В случае работы с неофициальными платами, их нужно добавить вручную через менеджер плат в меню «Инструменты» → «Менеджер плат».

2. Выбор порта:

Следующим шагом является выбор правильного порта. Для этого в меню «Инструменты» выберите пункт «Порт». Arduino IDE отображает все доступные порты, среди которых следует выбрать тот, к которому подключена ваша плата. Если вы не видите нужный порт, проверьте подключение устройства к компьютеру или переустановите драйверы.

3. Автопоиск:

Если после подключения устройства порт не отображается, попробуйте перезагрузить IDE или переподключить плату. Иногда помогает также выбор другого USB-кабеля или портативного устройства, если используется HUB.

4. Рекомендации для Windows и Linux:

На Windows порты обычно отображаются как COM1, COM2 и т. д., в то время как на Linux – /dev/ttyUSB0 или /dev/ttyACM0. Убедитесь, что правильно выбрали соответствующий порт. На некоторых Linux-системах для использования порта может потребоваться добавить пользователя в группу dialout.

Корректный выбор платы и порта – это залог стабильной работы вашего проекта и успешной загрузки кода на Arduino. Невыполнение этих шагов может привести к ошибкам при компиляции или загрузке программы.

Настройка параметров компиляции проекта

Для получения файла hex в Arduino IDE необходимо правильно настроить параметры компиляции, которые влияют на процесс сборки и создание прошивки для микроконтроллера. Этот процесс может быть выполнен через настройку конфигурации в самом Arduino IDE, а также через использование дополнительных флагов и опций для более точного контроля компиляции.

Первое, на что стоит обратить внимание, – это выбор правильной платы и процессора. В Arduino IDE для этого необходимо зайти в меню Инструменты → Плата и выбрать нужное устройство. Это гарантирует, что компилятор будет собирать прошивку под конкретную архитектуру, подходящую для выбранного микроконтроллера.

Для экспертов, желающих тонко настроить сборку, можно использовать файл platform.txt, который находится в папке с файлами платформы (обычно это папка hardware). В этом файле можно вручную настроить параметры компиляции, такие как оптимизация кода, пути к библиотекам и флаги компилятора. Например, можно задать флаг оптимизации -O2 для улучшенной производительности кода или -g для включения отладочной информации.

Другим важным параметром является настройка размера памяти. Для этого в меню Инструменты → Размер памяти можно получить подробную информацию о том, сколько памяти использует ваш проект, включая разделы кода, данных и стека. Это позволяет заранее оценить, сколько памяти будет занято вашей прошивкой, и принять меры для оптимизации использования ресурсов.

Если проект использует дополнительные библиотеки, стоит удостовериться, что они правильно подключены. Это можно проверить в меню Инструменты → Библиотеки. В случае необходимости, можно вручную изменить пути к библиотекам в настройках компилятора, указав нужные каталоги в файле platform.txt.

После настройки параметров компиляции, нажав Компилировать, Arduino IDE создаст файл hex, который можно использовать для прошивки микроконтроллера. Важно отметить, что при использовании нестандартных флагов компилятора или изменений в настройках платформы, необходимо тщательно проверять корректность работы проекта.

Компиляция проекта в Arduino IDE

Для компиляции проекта в Arduino IDE необходимо пройти несколько простых шагов. После того как код написан, первым действием будет выбор правильной платы и порта подключения в меню «Инструменты». Это важно, так как неверные настройки могут привести к ошибкам при компиляции или загрузке прошивки.

После настройки платы и порта, нажмите кнопку «Проверить» (иконка галочки), чтобы начать компиляцию. Arduino IDE выполнит следующие действия:

• Преобразует ваш исходный код в машинный код.
• Проверит наличие синтаксических ошибок и предупредит о них.
• Создаст файл .hex, готовый для загрузки на плату.

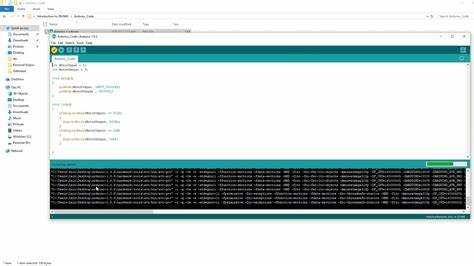

В процессе компиляции IDE обращается к компилятору AVR-GCC (или другому, в зависимости от выбранной платформы). Если код написан корректно, внизу окна появится сообщение о успешной компиляции. В противном случае будет указано описание ошибок, которые необходимо исправить.

Особенности компиляции:

• Использование сторонних библиотек: если проект зависит от внешних библиотек, их нужно подключить через меню «Скетч» → «Подключить библиотеку».
• Пути поиска файлов: IDE автоматически ищет файлы в стандартных папках. Если проект включает файлы, расположенные в нестандартных директориях, их нужно указать в настройках проекта.

Для сохранения .hex-файла в отдельной папке используйте инструмент командной строки avrdude или подобные, чтобы явно указать путь к файлу прошивки, а затем задать параметры для его экспорта.

Важно помнить, что любые изменения в коде требуют повторной компиляции. Часто использование опции «Проверить» помогает быстро проверить, исправлены ли предыдущие ошибки и готов ли код к загрузке на плату.

Получение пути к скомпилированному hex-файлу

Для того чтобы найти путь к скомпилированному hex-файлу в Arduino IDE, необходимо понять, где IDE сохраняет временные файлы проекта после компиляции. По умолчанию Arduino IDE хранит все скомпилированные файлы в скрытой директории на вашем компьютере.

2. При компиляции в Arduino IDE создается временный каталог, который скрыт в операционной системе. Для того чтобы найти hex-файл вручную, откройте директорию, где находится ваш проект, и найдите папку с именем «build» или «temp» (зависит от версии IDE). В этой папке будет файл с расширением «.hex», который можно загрузить или передать на устройство.

4. Если вы хотите быстро найти путь к скомпилированному файлу без дополнительных действий, можно использовать сторонние инструменты, такие как Arduino CLI. Этот инструмент предоставляет более точный контроль над процессом компиляции и позволяет легко получить путь к созданному hex-файлу, а также автоматизировать загрузку в устройство.

Знание этих методов поможет вам быстро находить путь к hex-файлам, что особенно полезно при работе с несколькими проектами или в автоматизации процессов сборки и загрузки прошивок на микроконтроллеры.

Использование внешних инструментов для извлечения hex-файла

Для извлечения hex-файла из Arduino-проекта можно использовать внешние инструменты, которые позволяют обойти стандартные методы IDE. Это полезно, если необходимо получить файл после компиляции или загрузки прошивки без использования стандартной опции «Сохранить как HEX».

AVRDude – один из самых популярных инструментов для работы с прошивками на базе AVR-микроконтроллеров. Он предоставляет возможность извлечь hex-файл непосредственно из микроконтроллера, даже если исходный файл не был сохранен в процессе компиляции. Для использования AVRDude потребуется подключить программатор, а также знать параметры порта и устройства. Команда для извлечения прошивки выглядит следующим образом:

avrdude -c usbtiny -p m328p -U flash:r:firmware.hex:i

Здесь -c usbtiny указывает тип программатора, -p m328p – модель микроконтроллера, а -U flash:r:firmware.hex:i указывает на чтение (r) содержимого флеш-памяти и сохранение в файл firmware.hex.

Для пользователей плат на базе чипов STM32 можно использовать STM32CubeProgrammer. Этот инструмент позволяет извлекать прошивки через интерфейсы USB или SWD. После подключения устройства необходимо выбрать нужный порт и устройство, затем перейти в раздел «Read» для извлечения hex-файла.

Еще одним вариантом является использование PlatformIO, который интегрирован с Arduino IDE и предоставляет возможность экспорта прошивки. Для этого нужно открыть проект в PlatformIO, затем в терминале выполнить команду:

platformio run --target hex

Этот инструмент автоматически сгенерирует файл прошивки в формате hex для дальнейшего использования. PlatformIO также позволяет гибко управлять зависимостями и настройками проекта, что делает его удобным для сложных проектов.

Наконец, можно использовать arduino-cli, официальный инструмент командной строки для работы с Arduino. После компиляции скетча с помощью команды:

arduino-cli compile --fqbn arduino:avr:uno path/to/your/project

hex-файл будет доступен в каталоге с временными файлами компиляции, и его можно будет легко извлечь для дальнейшего использования или загрузки на микроконтроллер.

В зависимости от используемой платформы и типа микроконтроллера, выбор инструмента может варьироваться, но каждый из перечисленных способов предоставляет надежный способ извлечения hex-файла, если стандартные методы не подходят.

Как использовать командную строку для получения hex-файла

Для получения hex-файла с помощью командной строки в Arduino IDE необходимо выполнить несколько шагов. Это особенно полезно, если вы хотите автоматизировать процесс компиляции или интегрировать его в другие инструменты. Процесс состоит из нескольких основных этапов.

1. Убедитесь, что у вас установлена последняя версия Arduino IDE. Также важно, чтобы все необходимые библиотеки и платформа были правильно настроены.
2. Откройте командную строку (Terminal на macOS или командную строку Windows). Убедитесь, что Arduino IDE доступна в системном пути, чтобы её можно было вызвать через командную строку.
3. Перейдите в каталог, где находится ваш проект Arduino. Используйте команду cd для навигации по папкам. Например:

   cd /path/to/your/project

4. Для компиляции проекта и создания hex-файла используйте следующую команду:

   arduino --verify <имя_файла>.ino

   Где <имя_файла> – это название вашего основного файла скетча. Команда выполнит компиляцию и создаст временный hex-файл.

5. После компиляции, файл hex будет сохранён в каталоге временных файлов. Путь к файлу будет выведен в командной строке. Обычно он находится в каталоге с расширением build. Вы можете скопировать путь к hex-файлу для дальнейшего использования.

Пример команды для создания hex-файла:

arduino --verify --board arduino:avr:uno --port /dev/ttyUSB0 <имя_файла>.ino

После выполнения команды, в указанной папке появится файл с расширением .hex, который можно использовать для прошивки устройства.

Таким образом, командная строка предоставляет удобный и быстрый способ получения hex-файлов для вашего проекта Arduino, избегая необходимости использовать интерфейс Arduino IDE. Это позволяет интегрировать процесс компиляции в автоматизированные системы или использовать его в сценариях с ограниченными ресурсами.

Проверка целостности и загрузка hex-файла на плату

Перед загрузкой hex-файла на Arduino важно удостовериться в его целостности, чтобы избежать ошибок или некорректной работы устройства. Для этого существует несколько методов проверки и загрузки файла.

Первым шагом является проверка структуры hex-файла. Он должен содержать корректные данные, которые соответствуют архитектуре выбранной платы. Это можно сделать с помощью утилит, таких как avrdude, которая проверяет контрольные суммы и правильность формата файла.

Для проверки целостности используйте команду:

avrdude -c usbtiny -p t13 -U flash:r:program.hex:i

Этот процесс позволит вам удостовериться, что файл не поврежден. Если вы получаете ошибки, попробуйте загрузить hex-файл заново или создать новый.

После того как файл проверен, можно приступить к его загрузке на плату. Для этого в Arduino IDE выберите нужную плату и порт через меню «Инструменты». Затем откройте свой hex-файл с помощью соответствующего загрузчика. Для большинства плат Arduino используется стандартный загрузчик, но для некоторых может потребоваться специализированный загрузчик.

Чтобы загрузить hex-файл с помощью Arduino IDE:

1. Откройте меню «Инструменты» и выберите нужную плату и порт.
2. Перейдите в «Файл» и выберите «Открыть», затем выберите свой hex-файл.
3. Нажмите «Загрузить», чтобы начать процесс.

Если загрузка прошла успешно, внизу Arduino IDE появится сообщение об успешной прошивке. Если загрузка не удалась, убедитесь, что вы выбрали правильную модель платы и порт. Также можно попробовать переподключить плату или перезагрузить IDE.

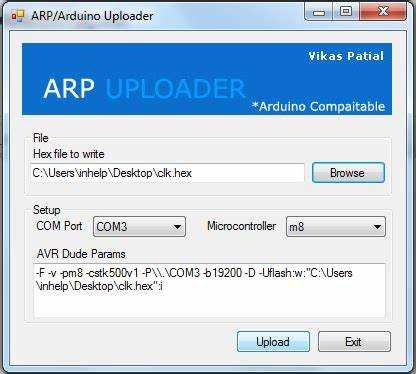

При использовании сторонних загрузчиков или адаптеров, например, USBasp, важно использовать соответствующие параметры командной строки для корректной загрузки. Пример команды для avrdude с использованием USBasp:

avrdude -c usbasp -p t13 -U flash:w:program.hex:i

Загрузка hex-файла на плату – это важный этап, который требует внимательности к деталям. Правильная проверка и подготовка файла минимизируют риски ошибок в процессе прошивки устройства.

Вопрос-ответ:

Как получить файл HEX в Arduino IDE?

Для того чтобы получить файл HEX в Arduino IDE, необходимо выполнить несколько простых шагов. Во-первых, откройте свой проект в Arduino IDE. Затем нажмите на пункт меню «Скетч», и выберите «Компилировать» или нажмите комбинацию клавиш Ctrl+R. После того как код будет скомпилирован, в папке, где установлен Arduino IDE, будет создан файл с расширением .hex. Этот файл обычно находится в папке временных файлов, которая указывается в настройках среды.

Где именно на компьютере можно найти файл HEX после компиляции в Arduino IDE?

Когда вы компилируете код в Arduino IDE, файл HEX создается в определенной временной папке, которая зависит от настроек вашей операционной системы. В Windows, например, он находится в папке «AppData» в директории, где установлен Arduino IDE. Чтобы найти его, откройте Arduino IDE, перейдите в меню «Файл», выберите «Предпочтения» и в разделе «Путь к папке для хранения временных файлов» вы сможете увидеть путь к директории, где находится файл HEX. Важно отметить, что Arduino IDE не сохраняет этот файл в явном виде на диске по умолчанию, и его можно получить только через эти настройки.

Почему мне нужно использовать файл HEX после компиляции в Arduino IDE?

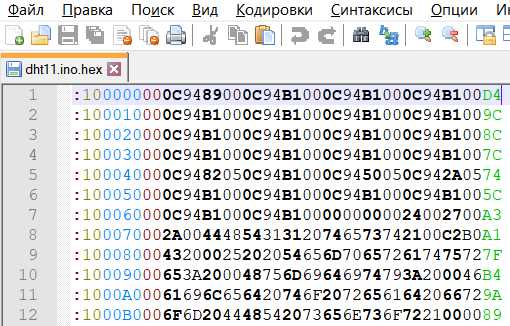

Файл HEX содержит машинный код, который может быть загружен в микроконтроллер Arduino. Этот файл необходим для того, чтобы загрузить скомпилированную программу в вашу плату. Использование файла HEX важно, если вы хотите передать программу на устройство, используя сторонние программы или загрузчики, которые работают с этим форматом. Например, если вы хотите использовать программатор или загрузчик, не используя стандартную функцию загрузки в Arduino IDE, вам потребуется именно файл HEX для дальнейшего использования и записи на плату.

Можно ли напрямую сохранить файл HEX в Arduino IDE без использования компиляции?

Нет, Arduino IDE не позволяет напрямую сохранять файл HEX без предварительной компиляции кода. Для получения этого файла необходимо сначала скомпилировать код, и только после успешной компиляции файл HEX будет доступен для использования. Эта процедура обязательна, так как файл HEX создается как результат преобразования исходного кода в машинный язык, который затем можно загрузить в микроконтроллер. Без компиляции файл HEX не будет создан, так как он является результатом именно этой операции.
