Для работы с числами в Arduino часто возникает необходимость вводить данные по одному числу за раз, особенно при создании интерфейсов с пользователем или при обработке последовательных данных. В этой статье мы рассмотрим, как правильно реализовать ввод чисел с клавиатуры или с помощью последовательного порта.
1. Использование последовательного порта для ввода данных
Arduino поддерживает ввод данных через последовательный порт, что позволяет легко передавать числа из компьютера в микроконтроллер. Для начала нужно установить скорость обмена данными с помощью функции Serial.begin(), например, Serial.begin(9600);. После этого можно использовать Serial.parseInt() для получения целого числа из потока ввода. Эта функция блокирует выполнение программы до тех пор, пока не будет введено значение, а затем возвращает полученное число.
2. Ввод чисел по одному символу с клавиатуры
Для ввода чисел с клавиатуры или с внешнего устройства можно использовать функцию Serial.read(). Она считывает один байт данных за раз. Если вам нужно преобразовать символы в числа, можно использовать комбинацию Serial.read() и String для формирования целого числа из последовательных символов, введённых пользователем.
3. Учет ошибок и проверка данных
Подключение и настройка входных пинов для ввода чисел
Для ввода чисел на плате Arduino можно использовать цифровые и аналоговые входы. Настройка пинов зависит от того, какой тип данных планируется считывать (цифровой или аналоговый сигнал).
Цифровые пины подходят для ввода данных, которые могут быть либо в состоянии HIGH (1), либо LOW (0). Обычно такие пины используются для работы с кнопками, переключателями или другими устройствами, которые передают двоичные значения. Для настройки пина на вход в коде используется функция pinMode(pin, INPUT).
Пример подключения кнопки на пин 2:
int buttonPin = 2;
void setup() {
pinMode(buttonPin, INPUT);
}
void loop() {
int buttonState = digitalRead(buttonPin);
}
Для более устойчивого ввода, рекомендуется использовать встроенный подтягивающий резистор, который активируется командой pinMode(pin, INPUT_PULLUP). Это позволяет избежать ложных срабатываний при отсутствии сигнала.

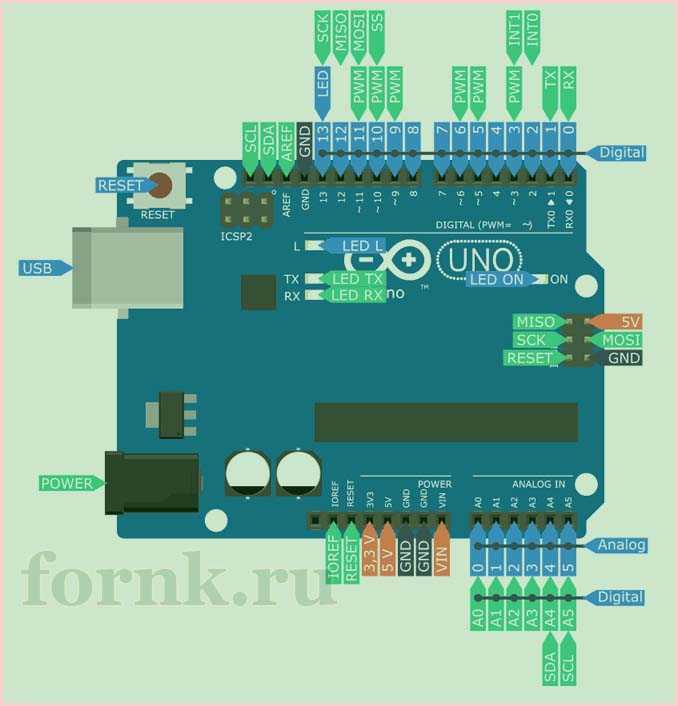

Аналоговые пины используются для считывания чисел, которые могут принимать значения в диапазоне от 0 до 1023. Это идеально подходит для работы с датчиками, потенциометрами или другими аналоговыми устройствами. Пины A0-A5 на Arduino Uno, например, предназначены для аналогового ввода.
Пример подключения потенциометра к пину A0:
int potPin = A0;
int potValue = 0;
void setup() {
Serial.begin(9600);
}
void loop() {
potValue = analogRead(potPin);
Serial.println(potValue);
delay(100);
}
Для настройки аналогового пина используется функция analogRead(pin), которая возвращает значение в диапазоне от 0 до 1023. Важно учитывать, что на некоторых моделях Arduino (например, Uno) аналоговые пины также могут быть использованы как цифровые.
При подключении внешних устройств важно учитывать, что пины должны быть правильно защищены от перегрузок. Например, при подключении датчиков, которые могут выдавать напряжение выше 5V, необходимо использовать ограничивающие резисторы или другие защитные элементы.
Совет: Для точных измерений аналоговых сигналов, можно использовать фильтрацию на входе для уменьшения шума, а также использовать внешние стабилизаторы напряжения для более стабильной работы.
Использование Serial Monitor для ввода данных
Для ввода чисел в Arduino через Serial Monitor, необходимо использовать функции работы с последовательным портом, такие как Serial.begin(), Serial.print(), Serial.println() и Serial.parseInt(). Serial Monitor предоставляет удобный интерфейс для взаимодействия с микроконтроллером через USB-соединение.
Перед началом работы важно инициализировать последовательный порт с помощью Serial.begin(9600); в функции setup(). Скорость передачи данных (9600 бод) должна соответствовать настройкам порта в Serial Monitor. После этого можно использовать функцию Serial.available(), чтобы проверить, есть ли данные для чтения из буфера ввода.
Для получения числовых данных с использованием Serial Monitor используется Serial.parseInt(). Эта функция считывает целое число из входного потока. Если данных в буфере нет, функция возвращает 0. Для предотвращения блокировки программы можно установить тайм-аут с помощью Serial.setTimeout(), который определяет максимальное время ожидания данных. Пример кода:
void setup() {
Serial.begin(9600);
}
void loop() {
if (Serial.available() > 0) {
int inputNumber = Serial.parseInt();
Serial.print("Полученное число: ");
Serial.println(inputNumber);
}
}
При вводе данных через Serial Monitor, пользователю нужно нажать клавишу «Enter» для отправки данных. Важно учитывать, что Serial.parseInt() будет игнорировать все символы до первого числа, а затем считывать цифры до первого пробела или символа, который не является цифрой.
Для повышения точности ввода, можно использовать функцию Serial.read() для получения отдельных символов и обработки их до полной строки ввода, но это требует дополнительных усилий и внимательности к структуре данных.
Чтение данных с клавиатуры через Serial.begin()
Для ввода чисел с клавиатуры в Arduino через последовательный порт используется функция Serial.begin(), которая инициализирует связь между Arduino и компьютером. Это необходимо для обмена данными через USB или сериальный интерфейс. Использование Serial.begin() позволяет настроить скорость передачи данных и начать прием информации с компьютера.
Чтобы считать данные, поступающие с клавиатуры, на Arduino, необходимо использовать Serial.read(). Эта функция считывает один байт данных из входного буфера, но для получения чисел или строк потребуется больше обработки. Например, для ввода числа по одному символу можно использовать цикл с Serial.available(), который проверяет наличие данных в буфере.
Пример простого кода для считывания и обработки числа:
void setup() {
Serial.begin(9600); // Инициализация последовательной передачи на скорости 9600 бит/с
while (!Serial) { // Ожидание подключения к порту (необходимо для некоторых плат)
;
}
}
void loop() {
if (Serial.available() > 0) { // Проверка наличия данных
int input = Serial.parseInt(); // Чтение числа
Serial.print("Введенное число: ");
Serial.println(input); // Отображение числа в мониторе порта
}
}
Функция Serial.parseInt() удобно используется для чтения целых чисел. Она продолжает считывать данные до тех пор, пока не встретит пробел, символ новой строки или тайм-аут. Это позволяет вводить число по одному символу, а затем автоматически преобразовать его в целочисленный формат.
Важно: всегда проверяйте, что данные поступают корректно, например, с помощью Serial.available(), чтобы избежать ошибок при обработке пустых или некорректных значений.
Преобразование введенных данных в целые числа
Когда пользователи вводят данные через сериальный порт в Arduino, эти данные поступают в виде строк. Чтобы работать с ними как с целыми числами, необходимо выполнить преобразование. Для этого можно использовать функцию atoi() или манипуляции с отдельными символами строки.
Основной проблемой является правильная обработка введенных значений, чтобы избежать ошибок при конвертации. Пример простого подхода:
- Использование функции
Serial.parseInt()– она автоматически распознает число, вводимое через сериальный порт. - Если нужно вручную обработать строку, можно использовать
atoi(), которая преобразует строку в целое число, игнорируя все символы после первого числа.
Пример кода с использованием Serial.parseInt():
void setup() {
Serial.begin(9600);
}
void loop() {
int input = Serial.parseInt(); // Получение целого числа из ввода
Serial.print("Введено число: ");
Serial.println(input);
delay(1000);
}
Если данные поступают не как одно число, а как строка, например, с разделителями, то для корректного преобразования можно использовать функцию atoi(), которая конвертирует строку в целое число. Пример:
char inputStr[] = "1234"; int number = atoi(inputStr); // Число будет равно 1234
Также важный момент – обработка ошибок. Для проверки корректности введенных данных можно использовать дополнительные проверки, например, на пустую строку или невозможность преобразования в число. Можно добавить такие проверки:
if (inputStr[0] != '\0') {
int number = atoi(inputStr);
if (number == 0 && inputStr[0] != '0') {
Serial.println("Ошибка: Введено некорректное значение.");
}
}
Не забывайте учитывать возможные ошибки в процессе ввода, такие как лишние пробелы или неправильные символы, которые могут нарушить процесс преобразования.
Обработка ошибок при вводе чисел через Serial
Когда пользователь вводит данные через Serial Monitor в Arduino, важно учитывать возможные ошибки, такие как неправильный формат ввода, отсутствие данных или переполнение буфера. Чтобы избежать сбоев и несанкционированного поведения программы, необходимо грамотно обрабатывать эти ошибки.
Для начала стоит проверять, что введенное значение действительно является числом. Это можно сделать с помощью функции Serial.parseInt(), которая пытается интерпретировать ввод как целое число. Однако эта функция не всегда дает точные результаты, если ввод содержит лишние символы. Поэтому полезно использовать комбинацию функций Serial.available() и Serial.read(), чтобы более точно контролировать ввод и избегать лишних символов.
Чтобы обработать некорректные данные, стоит добавить проверку на тип данных. Например, можно проверить, что значение больше нуля или что оно лежит в пределах ожидаемых границ. Если это не так, следует вывести сообщение об ошибке и запросить повторный ввод. Пример:
int inputValue = 0;
if (Serial.available() > 0) {
inputValue = Serial.parseInt();
if (inputValue <= 0) {
Serial.println("Ошибка! Введите положительное число.");
}
}
Также важно обрабатывать ситуацию, когда ввод пустой. В этом случае необходимо запросить пользователя ввести значение повторно, так как parseInt() может вернуться с нулевым значением, если нет чисел для обработки.
Для предотвращения переполнения буфера можно ограничить размер вводимой строки, используя функцию Serial.setTimeout(), чтобы избежать ситуации, когда данные остаются в буфере и создают проблемы при следующем считывании.
Применяя эти методы, можно создать надежную систему ввода чисел в Arduino, которая не только корректно обрабатывает ошибочные данные, но и улучшает опыт взаимодействия с пользователем.
Сначала необходимо установить связь с компьютером через последовательный порт, используя команду Serial.begin() в функции setup(). Это гарантирует, что данные, отправляемые с Arduino, будут отображаться на мониторе порта.
Пример кода:
void setup() {
Serial.begin(9600); // Устанавливаем скорость передачи данных
while (!Serial); // Ожидаем подключения
}
void loop() {
if (Serial.available() > 0) {
int inputValue = Serial.parseInt(); // Считываем введенное число
Serial.print("Введенное число: ");
}
}
Для улучшения взаимодействия с пользователем можно добавить сообщение, которое будет информировать его о необходимости ввода чисел, например, через команду Serial.println("Введите число:");
Вопрос-ответ:
Как можно ввести одно число в Arduino с помощью клавиатуры?
Для ввода числа с клавиатуры в Arduino, можно использовать последовательное соединение с компьютером через порт USB и отправку данных с помощью монитора порта. В Arduino необходимо использовать функцию `Serial.read()` для чтения введенных данных. В коде нужно учесть, что каждое число вводится как символ, и при его получении нужно преобразовать символ в число с помощью функции `Serial.parseInt()` или вручную, используя другие методы. Важно также настроить правильный формат ввода, чтобы пользователь мог удобно вводить значения.
Что делать, если при вводе числа в Arduino через монитор порта, программа не воспринимает введенные данные?
Если программа не воспринимает введенные данные, первое, на что стоит обратить внимание, это правильность настроек в мониторе порта. Нужно проверить, что скорость передачи данных в мониторе порта (например, 9600 бод) совпадает с настройками в коде Arduino в функции `Serial.begin()`. Также важно убедиться, что данные вводятся в правильном формате (например, числовые данные, если ожидаются числа). Ошибка может возникнуть и в случае, если не используется функция `Serial.available()`, которая проверяет, были ли введены данные перед их обработкой.
Каким образом можно ввести несколько чисел поочередно в Arduino, чтобы программа их правильно обработала?
Для ввода нескольких чисел поочередно в Arduino можно воспользоваться циклом, который будет ждать ввода каждого числа. Когда пользователь вводит число, оно сохраняется в переменной, и программа продолжает ждать ввод следующего числа. Используйте функцию `Serial.parseInt()` для упрощения ввода чисел. Чтобы ввести несколько чисел, можно предусмотреть ввод каждого числа через пробел или запятую, а затем обработать эти данные с помощью функции `Serial.parseInt()` в цикле. После того как все числа будут введены, можно их использовать в программе для дальнейших вычислений.
Как правильно обработать ввод чисел в Arduino, чтобы избежать ошибок при вводе неправильных значений?
Чтобы избежать ошибок при вводе чисел в Arduino, важно добавить проверку на корректность данных. Например, можно использовать условные операторы, чтобы проверить, является ли введенная строка числом. Для этого в коде можно добавить проверку с использованием `Serial.parseInt()` для получения целых чисел и функции `isNaN()` для проверки на число. Если введенное значение не соответствует числовому формату, программа должна вывести ошибку или попросить ввести число заново. Кроме того, можно установить ограничения на диапазон чисел, чтобы исключить ввод слишком больших или малых значений.
