Реле с контроллером Arduino является важным элементом для создания систем автоматизации, позволяя управлять электрическими устройствами, которые требуют значительно большего тока, чем может предоставить сам Arduino. Это достигается за счет использования реле как промежуточного элемента для включения/выключения цепей с высокой нагрузкой. Обычно Arduino работает с низкими напряжениями (до 5 В), в то время как реле управляет внешними устройствами, такими как лампы, насосы или электродвигатели, которые требуют гораздо более высоких токов и напряжений.
Для эффективного использования реле с Arduino важно учитывать несколько факторов, таких как максимальные рабочие параметры реле и защита от перегрузок. При выборе реле для конкретного проекта необходимо удостовериться, что его номинальные характеристики соответствуют требованиям подключаемого устройства. Например, если вы управляете освещением, важно выбрать реле, способное выдерживать нужную мощность и напряжение (обычно 220 В для бытовых приборов). Рекомендуется использовать модули реле с возможностью защиты от перенапряжений и перегрузок, чтобы избежать повреждений как устройства, так и самого Arduino.
Кроме того, в реализации управления через Arduino важно правильно организовать подключение реле и контролировать его работу с помощью программного обеспечения. Использование библиотек Arduino, таких как Relay.h, помогает легко интегрировать реле в проекты, позволяя точно настраивать задержки, последовательность активации и реагирование на изменения внешних условий, например, температуры или освещенности. Благодаря этому, можно создать системы автоматического включения/выключения оборудования в зависимости от заранее заданных условий, что открывает широкие возможности для умных домашних устройств и роботов.

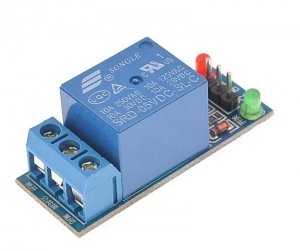

Подключение реле к плате Arduino: пошаговое руководство
Для того чтобы подключить реле к плате Arduino, необходимо выполнить несколько простых шагов. Реле позволяет управлять высоковольтными устройствами, такими как лампы или электродвигатели, с помощью низковольтной логики, которую обеспечивает Arduino.
Вам понадобятся:
- Плата Arduino (например, Arduino Uno)
- Реле (например, 5V с одним каналом)
- Провода для соединений
- Источник питания для реле (если требуется)
Перед тем как начать, важно убедиться, что реле совместимо с вашим проектом и что оно рассчитано на управление нужными вам устройствами.
Шаг 1. Подключение реле к Arduino
- Подключите контакт GND реле к GND на плате Arduino.
- Подключите контакт VCC реле к 5V на плате Arduino (или 12V, если реле требует больший ток).
Теперь реле готово к получению сигнала для управления внешним устройством.
Шаг 2. Подключение устройства к реле
Реле имеет два контакта для внешнего устройства: COM (общий контакт) и NO (нормально открытый). Для подключения следуйте этим рекомендациям:
- Подключите один из проводов устройства к контакту COM реле.
- Подключите второй провод устройства к контакту NO реле, если вы хотите, чтобы устройство включалось при подаче сигнала, или к NC (нормально закрытый), если устройство должно быть включено по умолчанию.
Обратите внимание, что для работы с высоковольтными устройствами (например, электроприборами) необходимо соблюдать осторожность и использовать соответствующие защитные меры.
Шаг 3. Программирование Arduino для управления реле
Для того чтобы Arduino мог управлять реле, напишите программу, которая будет включать или выключать реле по сигналу с цифрового пина. Пример кода:
int relayPin = 7; // Пин, к которому подключено реле
void setup() {
pinMode(relayPin, OUTPUT); // Устанавливаем пин как выход
}
void loop() {
digitalWrite(relayPin, HIGH); // Включаем реле
delay(1000); // Ждем 1 секунду
digitalWrite(relayPin, LOW); // Выключаем реле
delay(1000); // Ждем 1 секунду
}
Этот код будет включать и выключать реле каждую секунду.
Шаг 4. Проверка работы
После того как вы подключите реле и загрузите программу на Arduino, вы сможете наблюдать за его работой. Убедитесь, что реле правильно реагирует на сигналы с контроллера. Если вы подключили внешнее устройство, оно должно включаться и выключаться в соответствии с логикой программы.
При использовании реле важно учитывать, что оно имеет ограничения по току и напряжению. Убедитесь, что ваши устройства соответствуют этим ограничениям, чтобы избежать повреждений компонентов.

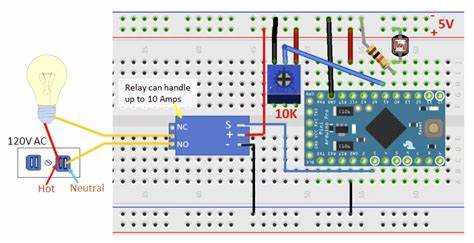

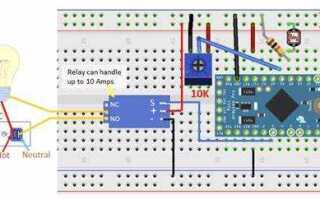

Как настроить реле для управления высоким напряжением через Arduino
Прежде всего, важно выбрать реле с подходящими характеристиками. Для работы с сетевым напряжением (например, 220 В) следует использовать реле, которое поддерживает соответствующую нагрузку и имеет изоляцию, предотвращающую короткие замыкания между низковольтной стороной Arduino и высоковольтной стороной. Обычно используются реле с максимальным рабочим напряжением 250 В и током от 10 до 15 А.
Подключение реле к Arduino осуществляется через транзистор или специализированный драйвер реле. Важно помнить, что выходной контакт Arduino не может напрямую управлять катушкой реле, так как требуемый для ее активации ток превышает допустимый для цифровых пинов контроллера. Поэтому обычно используется NPN транзистор (например, 2N2222) или MOSFET для управления катушкой реле.
Рекомендуется подключать реле с помощью внешнего питания, отличного от питания Arduino, чтобы избежать перегрузки. Для этого подключается отдельный источник питания для катушки реле, а Arduino управляет транзистором, который замыкает цепь реле. На выходе реле находится два контакта для подключения высоковольтной нагрузки (например, лампы, вентилятора или другого устройства). При включении транзистора реле замыкает эти контакты, подавая напряжение на нагрузку.
При подключении реле важно также использовать защиту от помех. Катушки реле могут создавать электромагнитные помехи, которые могут повлиять на работу Arduino. Для снижения этого эффекта на катушку реле часто ставят диод в параллельном соединении (например, диод 1N4007), который будет гасить возникающие при размыкании катушки реле напряжения.
В коде Arduino для управления реле необходимо задать цифровой выходной пин, который будет активировать транзистор, а значит, и реле. Пример кода:
int relayPin = 7; // Пин для управления реле
void setup() {
pinMode(relayPin, OUTPUT); // Устанавливаем пин как выход
}
void loop() {
digitalWrite(relayPin, HIGH); // Включаем реле
delay(1000); // Задержка 1 секунда
digitalWrite(relayPin, LOW); // Выключаем реле
delay(1000); // Задержка 1 секунда
}
Этот код включает и выключает реле каждую секунду. Использование такого подхода позволяет с помощью Arduino управлять любыми устройствами, работающими от сети, включая бытовые приборы, освещение и другие нагрузки.
При работе с реле всегда следуйте правилам безопасности. Высокое напряжение может быть опасным, и все подключения должны быть выполнены с учетом соответствующих норм и стандартов безопасности. Рекомендуется работать с высоковольтными цепями в защищенной среде, используя подходящее оборудование и соблюдая осторожность при подключении и тестировании устройств.

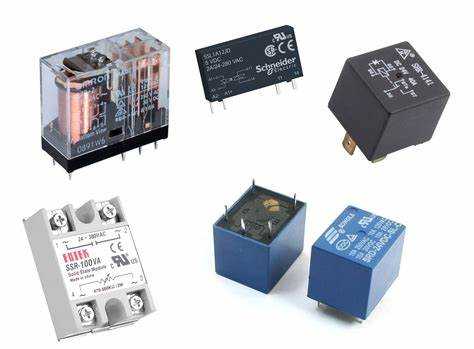

Особенности выбора реле для различных приложений с Arduino
При выборе реле для проекта с Arduino важно учитывать несколько ключевых факторов, таких как номинальное напряжение и ток, тип нагрузки, а также характеристики самого реле, включая управление и скорость срабатывания.
1. Номинальное напряжение и ток. Важно подобрать реле, которое соответствует мощности и напряжению управляемого устройства. Например, для управления бытовыми приборами с высоким током (например, обогреватели, лампы) следует использовать реле с номиналом 10-15 А. Для низковольтных применений (например, управление маленькими моторами или датчиками) подойдут реле на 5 В или 12 В, которые могут работать с токами до 1-2 А.
2. Тип нагрузки. Реле с возможностью управления различными типами нагрузок (индуктивными, емкостными или резистивными) требует отдельного подхода. Индуктивные нагрузки (например, электродвигатели или соленоиды) требуют реле с защитой от перенапряжений, поскольку такие устройства могут создавать резкие скачки напряжения при выключении. Для таких приложений лучше выбирать реле с диодами защиты или специализированные реле с возможностью гашения индуктивных перенапряжений.
3. Способ управления реле. Реле с управлением через транзисторы предпочтительны, когда нужно управлять реле с помощью низковольтных сигналов, как в случае с Arduino. Важно выбрать реле с низким потреблением тока на управляющем контакте, чтобы не перегрузить выходы микроконтроллера. Стандартные реле могут потребовать от 50 до 100 мА тока на катушку, но для применения с Arduino лучше выбрать реле с низким потреблением, например, 5 В реле с потреблением около 20-30 мА.
4. Количество каналов. Для проектов с несколькими независимыми цепями стоит выбрать реле с несколькими контактами (например, с 4, 8 или 16 каналами). Это позволяет управлять несколькими устройствами с одного контроллера, что существенно упрощает схему и экономит пространство. Реле с несколькими каналами также могут иметь разные виды подключения для управления как через переключатели, так и с помощью логических уровней.
5. Размер и монтаж. Важно учитывать доступное пространство в проекте. Для компактных устройств лучше выбрать реле на плоской плате или модули с реле, встроенные в печатную плату. Если требуется монтаж на DIN-рейке или в промышленном оборудовании, можно выбрать реле в корпусе для установки в шкафах или панелях. Модульные реле с возможностью установки на стандартную рейку – идеальный выбор для таких проектов.
6. Надежность и срок службы. Для долгосрочных проектов, таких как автоматизация зданий или управление промышленным оборудованием, следует выбирать реле с высокой надежностью и длительным сроком службы. В таких случаях лучше отдавать предпочтение продуктам с хорошими отзывами и документацией, указывающей на высокие параметры циклов включений и выключений.
В зависимости от специфики проекта, важно тщательно проверять характеристики реле и соответствие его техническим требованиям. Это позволяет избежать перегрузок, неправильного функционирования и, как следствие, сбоев в работе всей системы управления с Arduino.
Программирование Arduino для работы с реле: основные команды
Для управления реле с помощью Arduino используется стандартная библиотека и несколько простых команд. Реле подключается к одной из цифровых ног платы, и с помощью команды digitalWrite можно изменять состояние контактов реле (замкнуты или разомкнуты).
Основной алгоритм работы с реле сводится к следующему:
pinMode() – определяет пин, к которому подключено реле, как выходной. Команда устанавливает режим работы пина (в данном случае выход). Например:
pinMode(7, OUTPUT);Команда digitalWrite() управляет состоянием реле. Для активации реле (например, замыкание контактов) используется сигнал HIGH, для его деактивации (размыкание контактов) – LOW. Например:
digitalWrite(7, HIGH); // Включить реле
digitalWrite(7, LOW); // Выключить релеКроме того, для создания задержки между действиями используется команда delay(), которая задаёт паузу в миллисекундах. Например, если необходимо включить реле на 3 секунды, а затем выключить:
digitalWrite(7, HIGH); // Включить реле
delay(3000); // Задержка 3 секунды
digitalWrite(7, LOW); // Выключить релеПри работе с несколькими реле важно следить за состоянием каждого пина, чтобы избежать конфликтов. Для этого можно использовать массивы или отдельные переменные, чтобы отслеживать текущий статус реле.
Для более сложных схем, например, с использованием многоканальных реле, необходимо поочередно менять состояние каждого пина с помощью цикла или условий. Пример для двух реле:
int relayPins[] = {7, 8}; // Пины для реле
for (int i = 0; i < 2; i++) {
digitalWrite(relayPins[i], HIGH); // Включить реле
delay(2000); // Задержка 2 секунды
digitalWrite(relayPins[i], LOW); // Выключить реле
}Для улучшения работы с реле можно добавить защиту от кратковременных замыканий или перенапряжений, что позволит повысить надежность работы устройства. В этом случае используют дополнительные компоненты, такие как диоды или конденсаторы.
Управление несколькими реле с помощью одного контроллера Arduino
Для начала нужно подключить реле через транзисторы, так как реле потребляют больше тока, чем может обеспечить стандартный выходной пин Arduino. Используя NPN транзисторы, можно надежно управлять каждым реле, подключив его к коллектору транзистора. Базу транзистора соединяют с пином Arduino через резистор, а эмиттер подключают к земле.
Программное управление несколькими реле на Arduino сводится к назначению пинов для каждого реле и написанию кода, который будет включать и выключать реле по очереди или в зависимости от условий. Например, можно использовать массивы для хранения пинов, управляющих реле, что упрощает процесс расширения системы. В коде достаточно для каждого пина вызвать функцию digitalWrite() для активации или деактивации реле.
Для улучшения функциональности можно использовать библиотеку Relay для удобства работы с несколькими реле, или написать свой собственный цикл, чтобы циклически переключать реле в зависимости от времени. Использование функции millis() позволяет избежать использования delay(), что дает возможность одновременно управлять несколькими реле без зависаний.
При увеличении числа реле следует также учитывать питание. Для питания реле лучше использовать внешний источник, а Arduino должно питаться через отдельный стабилизированный источник тока. Это предотвратит перегрузку платы и обеспечит стабильную работу системы.
Важно проверять защитные элементы на линии питания реле, такие как диоды, которые предотвращают скачки напряжения при выключении реле, чтобы не повредить Arduino или другие компоненты.
Таким образом, при правильной схеме подключения и грамотной организации программного кода, Arduino может эффективно управлять большим количеством реле, позволяя создавать сложные системы автоматизации и управления.

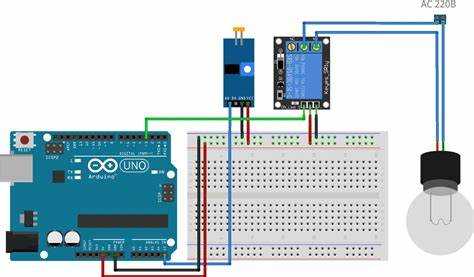

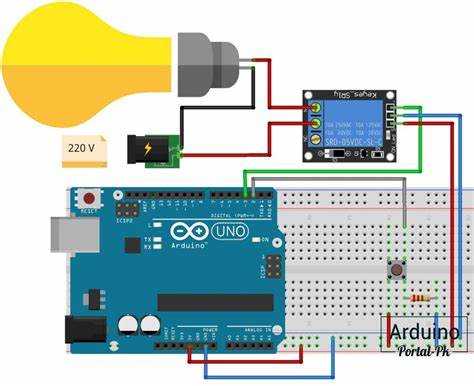

Использование реле для управления светом и бытовыми приборами
Одной из популярных схем является использование реле для управления освещением. Реле позволяет включать и выключать свет через Arduino, что полезно для создания системы умного дома. Например, с помощью датчиков движения и реле можно автоматически включать свет при обнаружении движения в комнате. Для этого достаточно подключить реле к пину Arduino, а к реле – к цепи питания освещающего устройства.
Для управления бытовыми приборами (например, холодильниками, чайниками или кондиционерами) схема аналогична. Важно правильно выбрать реле, которое может выдержать ток и напряжение, соответствующие подключаемому прибору. Для большинства бытовых приборов подойдут реле на 10 А, но для мощных устройств, таких как кондиционеры, стоит использовать реле на 15-20 А.
При подключении реле важно учитывать его тип. Реле с нормально открытыми контактами (NO) используется для включения устройства при подаче сигнала с Arduino, а с нормально закрытыми контактами (NC) – для выключения. Также стоит помнить, что при работе с высокими напряжениями следует соблюдать осторожность и использовать реле с необходимой изоляцией.
Программное обеспечение для управления реле простое. Достаточно настроить пин на выход и отправить сигнал HIGH для включения или LOW для выключения. Важно учитывать задержки, если прибор требует времени для безопасного включения или выключения.
Для более сложных задач можно подключать несколько реле к одному Arduino с помощью расширителей портов. Таким образом, можно управлять несколькими приборами одновременно, что расширяет возможности системы автоматизации.
Как защитить схему с реле от коротких замыканий и перегрузок
Защита схемы с реле от коротких замыканий и перегрузок необходима для обеспечения надежности работы устройства и предотвращения повреждения компонентов. Для этого можно использовать несколько методов, включая установку предохранителей, диодов, а также правильное проектирование электрической схемы.
1. Использование предохранителей
Предохранители – это базовый элемент защиты, который отключает питание в случае перегрузки или короткого замыкания. Для защиты схемы с реле рекомендуется использовать предохранители с номиналом, соответствующим максимальной мощности, которую может выдержать реле. Важно выбрать предохранитель с правильным временем срабатывания: он должен сработать до того, как компоненты схемы получат повреждения.
2. Установка диодов для защиты от индуктивных помех
Реле – это индуктивный элемент, и при его отключении на контактах могут возникать высоковольтные импульсы, которые могут повредить элементы схемы. Чтобы предотвратить этот эффект, используют диоды, подключенные параллельно катушке реле. Диод должен быть подключен с обратной полярностью, что позволяет поглотить возникающие напряжения и предотвратить их передачу на другие компоненты.
3. Применение термисторов
Термисторы, особенно NTC-термисторы, могут быть использованы для ограничения пусковых токов. При включении реле термистор имеет высокое сопротивление, что ограничивает ток. По мере прогрева сопротивление термистора снижается, и ток стабилизируется. Это помогает избежать коротких замыканий и перегрузок при запуске схемы.
4. Выбор реле с правильными характеристиками
Важно правильно выбрать реле в зависимости от типа нагрузки. Реле с недостаточной мощностью может быстро выйти из строя при перегрузке. Убедитесь, что реле рассчитано на номинальный ток и напряжение вашей схемы. Также стоит учитывать тип нагрузки (индуктивная или резистивная), так как для индуктивных нагрузок необходимо использовать реле, способное справляться с высокими пиковыми токами при включении и выключении.
5. Использование защиты от короткого замыкания на уровне Arduino
Контроллер Arduino также можно защитить от коротких замыканий с помощью схемы защиты на основе транзистора или MOSFET, который будет ограничивать ток в случае короткого замыкания. В таких схемах транзистор может быстро разорвать цепь при достижении критического тока, предотвращая повреждение платы Arduino.
6. Мониторинг напряжения и тока
Для активного контроля состояния схемы можно использовать датчики тока и напряжения, которые будут отслеживать изменения в реальном времени. Если параметры выходят за пределы нормы, можно запрограммировать Arduino на отключение реле или активацию других защитных механизмов.
Диагностика и устранение ошибок при работе с реле и Arduino
При работе с реле и Arduino могут возникать различные проблемы, связанные как с программным, так и с аппаратным обеспечением. Чтобы правильно диагностировать и устранить ошибки, необходимо обратить внимание на несколько ключевых аспектов работы системы.
- Не срабатывает реле: Если реле не включается, проверьте следующее:
- Правильность подключения проводов. Реле должно быть подключено к пинам, которые поддерживают достаточно высокий ток для его активации.
- Напряжение на управляющем пине. Убедитесь, что на пине Arduino, управляющем реле, присутствует напряжение, соответствующее логическим уровням (обычно 5 В или 3.3 В в зависимости от модели Arduino).
- Наличие задержки в программе. В некоторых случаях стоит добавить небольшую задержку после включения реле, чтобы оно успело отреагировать на сигнал.
- Реле работает нестабильно: Если реле включает и выключает нагрузку с перебоями, возможны следующие причины:
- Низкое напряжение питания для реле. Проверьте, что источник питания стабилен и соответствует требованиям реле (обычно 5 В).
- Неисправность реле. Иногда реле может выходить из строя из-за износа или перегрева, особенно если оно управляет высокими токами.
- Помехи в системе. Использование реле для управления индуктивными нагрузками (например, электродвигателями) может вызывать сильные электромагнитные помехи, что влияет на работу всей схемы. Для защиты используйте диоды, параллельно реле, чтобы предотвратить скачки напряжения.
- Arduino не управляет реле: Возможные причины:
- Ошибка в коде. Убедитесь, что правильно настроены пины в программе и используется правильный логический уровень (HIGH или LOW) для активации реле.
- Невозможность подать необходимый ток. Если реле требует больше тока, чем способен обеспечить пин Arduino, необходимо использовать транзистор или MOSFET для управления реле.
- Невозможность управлять высоковольтными нагрузками: Реле может не справляться с управлением высоковольтными устройствами по следующим причинам:
- Неисправность реле, предназначенного для работы с высоким напряжением. Убедитесь, что используемое реле рассчитано на нужное напряжение и ток.
- Недостаточная изоляция управляющей схемы. При работе с высоковольтными устройствами необходимо обеспечить хорошую изоляцию между Arduino и реле для безопасности.
- Отсутствие отклика на управление: Если реле не реагирует на команду из кода:
- Проверьте корректность установки и работу библиотеки для работы с реле. Если используется специализированная библиотека, убедитесь, что она подключена и правильно настроена.
- Проверьте, работает ли другая часть программы. Иногда ошибка в другом участке кода может повлиять на выполнение команды для реле.
- Перегрев реле: Часто реле может перегреваться, если оно работает с большой нагрузкой:
- Убедитесь, что реле рассчитано на нагрузку, которую вы пытаетесь включить. Использование реле с низким максимальным током на мощных устройствах может привести к перегреву.
- Используйте реле с достаточной теплоотдачей или добавьте охлаждение, если это необходимо.
Правильная диагностика и устранение ошибок требует внимательности к деталям, правильной настройки оборудования и тщательной проверки соединений. В случае возникновения проблем, всегда начинайте с проверки подключения и кода, постепенно исключая возможные причины.
Вопрос-ответ:
Как работает реле с контроллером Arduino?
Реле с контроллером Arduino используется для управления устройствами, которые требуют более высокого напряжения или тока, чем может обеспечить сам Arduino. Контроллер посылает сигнал на реле, которое в свою очередь замыкает или размыкает цепь, включая или выключая внешнее устройство, например, лампочку или мотор. Основной принцип работы заключается в том, что Arduino управляет реле с помощью цифрового сигнала (HIGH или LOW), что влечет за собой изменение состояния контактов реле.
Как подключить реле к Arduino?
Для подключения реле к Arduino нужно использовать несколько простых шагов. Во-первых, подключите вход реле (обычно маркируется как IN) к одному из цифровых пинов Arduino. Затем подключите выводы реле для замыкания цепи (COM и NO или NC, в зависимости от типа реле). COM соединяется с устройством, которое вы хотите контролировать, а NO (или NC) — с источником питания. Не забывайте подключить общий провод (GND) Arduino к реле и использовать внешний источник питания для подключаемого устройства, если оно требует большего тока.
Какие типы реле можно использовать с Arduino?
Для Arduino существует несколько типов реле. Наиболее популярными являются реле с электронным управлением (например, на базе транзисторов) и реле с механическим переключением (например, на базе катушки). Электронные реле, как правило, имеют быстрые переключения, но ограничены по мощности, а механические реле могут управлять большими нагрузками, но они медленнее и имеют физическое изнашивание со временем. Также бывают реле с потенциалом управления несколькими каналами, что позволяет управлять несколькими устройствами одновременно.
Можно ли использовать реле с Arduino для управления высоковольтными устройствами?
Да, реле с Arduino часто используется для управления высоковольтными устройствами, такими как лампы, электроплиты, кондиционеры и другие бытовые приборы. Главное — правильно выбрать реле, которое рассчитано на нужное напряжение и ток. Важно использовать реле с подходящими характеристиками, чтобы избежать повреждения как реле, так и самих устройств. Также не забывайте о мерах безопасности при работе с высокими напряжениями, включая изоляцию и защитные устройства.
Как программировать Arduino для управления реле?
Для того чтобы управлять реле через Arduino, вам нужно написать программу (скетч), которая будет посылать сигнал на реле. Например, для включения реле используйте команду `digitalWrite(pin, HIGH);`, где `pin` — это номер пина Arduino, к которому подключено реле. Для выключения реле используйте `digitalWrite(pin, LOW);`. В коде также можно добавить задержки с помощью команды `delay(milliseconds);`, чтобы контролировать время включения или выключения реле.
